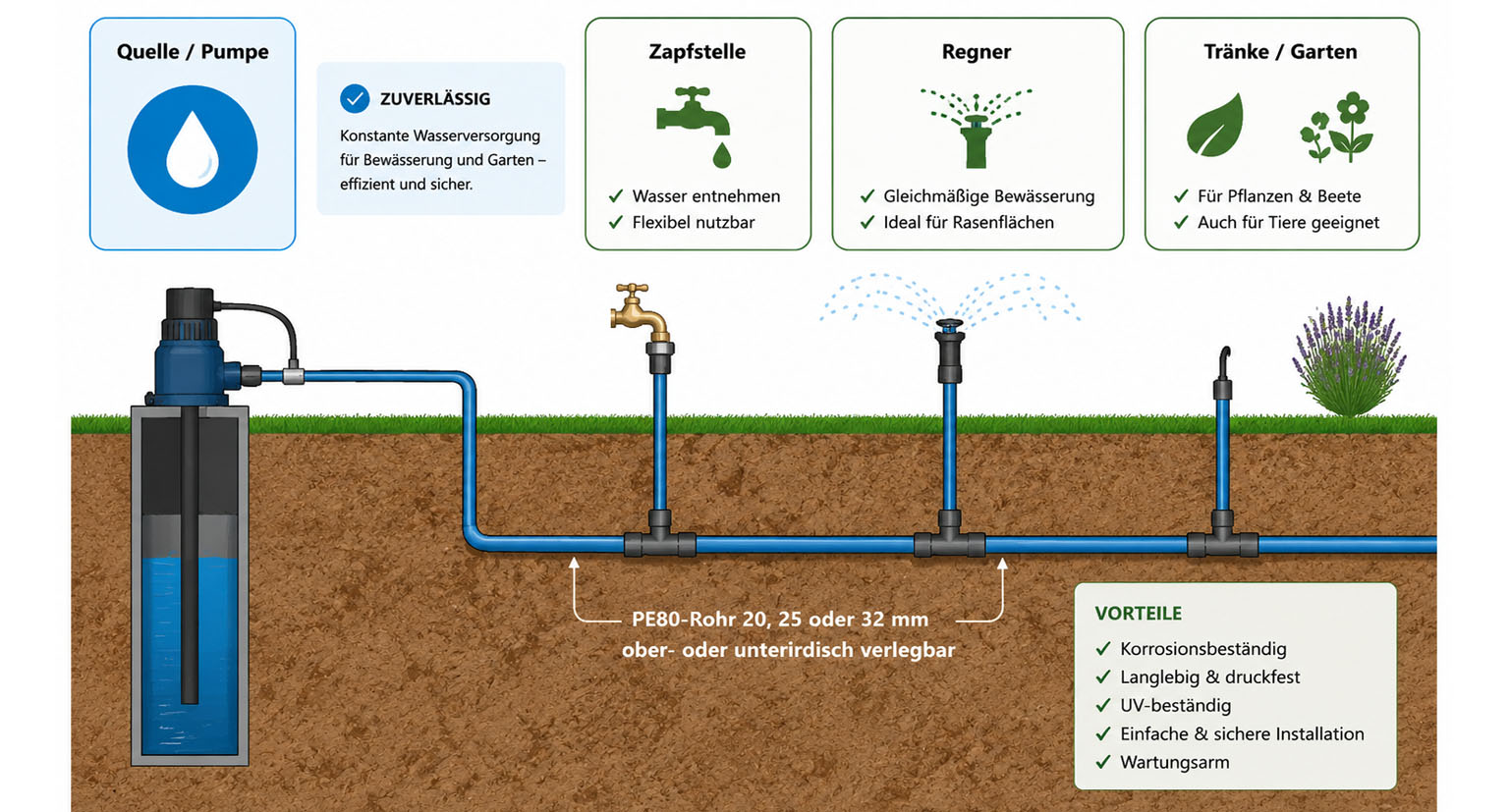

PE80-Wasserleitungsrohre eignen sich für Trink- und Brauchwasserleitungen in Landwirtschaft, Gartenbau, Stallanlagen und Hofbereichen. Sie können oberirdisch oder unterirdisch verlegt werden. Die schwarzen Rohre mit blauen Streifen sind für Trinkwasser gekennzeichnet und werden als Ringware angeboten.
| Rohr | Zuordnung | Betriebsdruck | Typischer Einsatz |
|---|---|---|---|
| PE-Rohr 20 mm | für 1/2-Zoll-Anschlüsse | 12,5 bar | Kleinere Leitungen und Entnahmestellen |
| PE-Wasserrohr 25 mm | für 3/4-Zoll-Anschlüsse | 12,5 bar | Mittlere Leitungen und längere Versorgungswege |
| PE-Rohr 32 mm | für 1-Zoll-Anschlüsse | 12,5 bar | Hoher Bedarf und größere Leitungsnetze |
Für Richtungswechsel, Abzweige, Übergänge und Absperrungen stehen PE-Kupplungen, Winkel, T-Stücke, Reduktionskupplungen, Gewindeverschraubungen und Kugelventile zur Verfügung. Übergänge mit Messingeinsatz sind sinnvoll, wenn robuste Gewindeanschlüsse benötigt werden.
Montage-Tipp:
PE-Rohre sauber und rechtwinklig schneiden. Rohrenden entgraten, vollständig in die Verschraubung einschieben und die Überwurfmutter gleichmäßig anziehen. Bei Gewindeübergängen geeignetes Dichtmaterial verwenden.

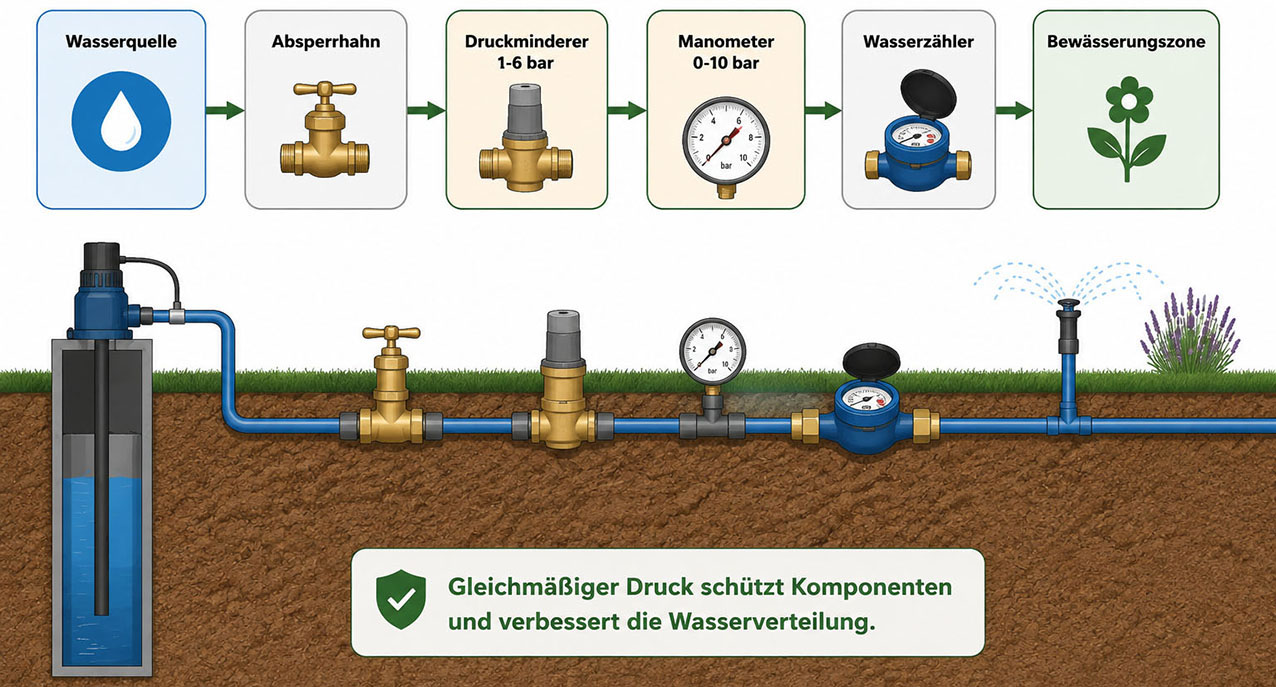

Wann ist ein Druckminderer nötig?
Ein Druckminderer ist sinnvoll, wenn empfindliche Komponenten wie Tropfschläuche oder bestimmte Armaturen nicht mit dem vollen Leitungsdruck betrieben werden sollen. Das Manometer zeigt den eingestellten Druck an. Ein Wasserzähler hilft bei der Verbrauchskontrolle, etwa wenn mehrere Flächen verglichen oder Bewässerungszeiten optimiert werden sollen.
Kontrollkomponenten helfen, Druck und Verbrauch im System nachvollziehbar einzustellen
| Produkt | Anschluss | Technischer Bereich | Nutzen |
|---|---|---|---|
| Druckminderer Messing | 1/2 oder 3/4 Zoll Innengewinde | Hinterdruck 1 bis 6 bar, werkseitig 3 bar | Druck in Leitungen und Bewässerungszonen begrenzen |
| Manometer 0 bis 10 bar | 1/4 Zoll Anschluss | Messbereich 0 bis 10 bar | Leitungsdruck sichtbar kontrollieren |
| Wasserzähler 1/2 Zoll | 3/4 Zoll Außengewinde | Geeicht, Kaltwasser bis 30 °C | Verbrauch erfassen und Bewässerungsmengen vergleichen |

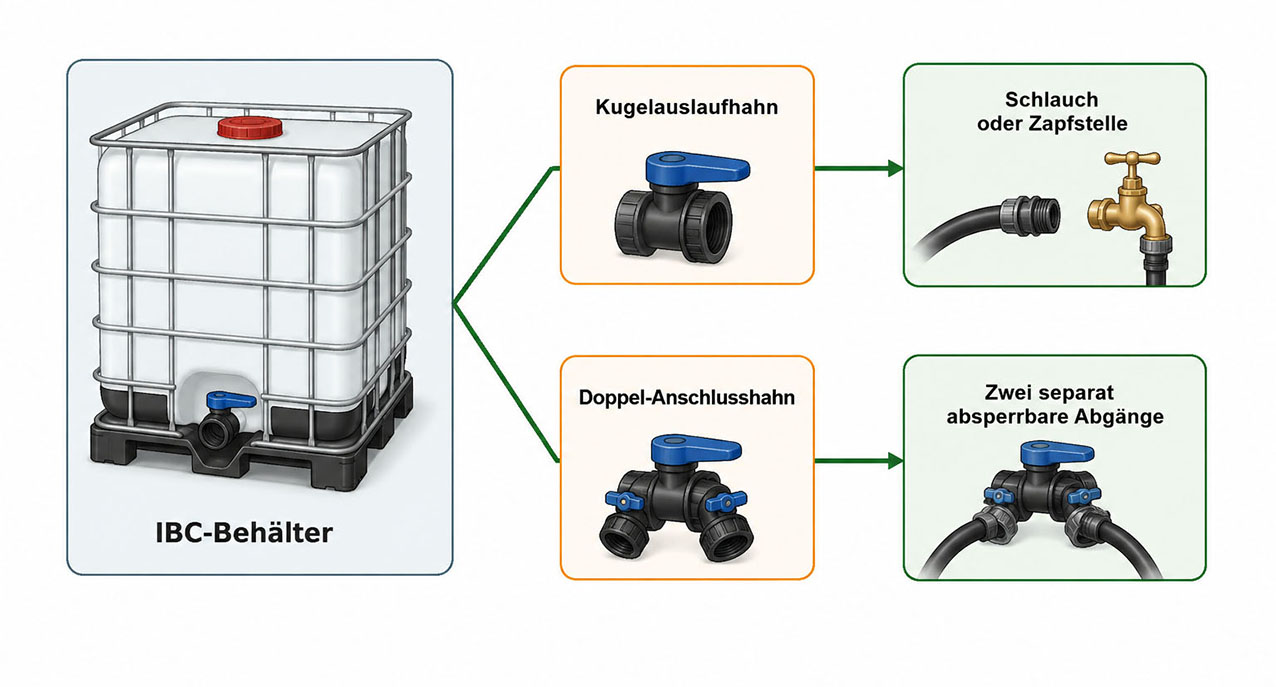

IBC Behälter mit Kugelauslaufhahn und Doppelanschluss als Wasserentnahmestelle für Schlauch oder zwei separat absperrbare Abgänge
IBC-Behälter können als mobile oder stationäre Wasserquelle für Garten, Hof, Weide und Betrieb genutzt werden. Ohne Pumpe steht jedoch nur ein geringer statischer Druck zur Verfügung. Deshalb eignet sich ein IBC vor allem als Wasserentnahmestelle, zum Befüllen von Gießkannen, zum Anschluss eines Schlauchs oder für sehr kurze, druckarme Entnahmestellen. Für Regner oder eine aktive Wasserverteilung ist in der Regel eine geeignete Pumpe erforderlich.
| Produkt | Anschluss | Einsatz |
|---|---|---|
| IBC Kugel-Auslaufhahn 3/4 Zoll | S 60 × 6 auf 3/4 Zoll | Einfacher, direkt absperrbarer Wasserabgang zur Entnahme |
| IBC Doppel-Anschlusshahn | S 60 × 6, zwei Schnellkupplungen | Zwei Entnahmestellen separat absperren |
Sicherheit:
Nur Behälter verwenden, deren frühere Nutzung bekannt und für den vorgesehenen Zweck unbedenklich ist.
IBC-Anschlüsse aus Kunststoff sind nicht automatisch für jede Flüssigkeit geeignet; Produktangaben beachten./p>

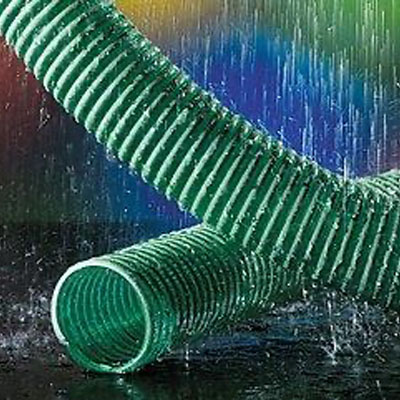

Saugschlauch für Hauswasserwerke und Pumpen
Der spezialarmierte Saugschlauch ist für die Saugseite passender Pumpen und Hauswasserwerke vorgesehen. Er ist knickfest, innen glatt, außen gewellt und als 25-m-Rolle in mehreren Durchmessern erhältlich. Der Betriebsdruck beträgt laut Produktangaben bis 5 bar.
Saugschlauch 25 m
Saugschlauch 25 m

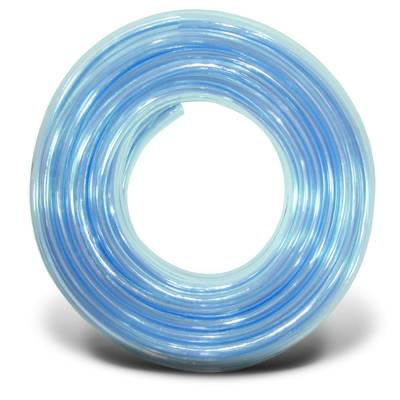

Glasklarer Kupplungsschlauch
Der transparente Kupplungsschlauch wird meterweise geliefert und eignet sich für kurze Verbindungen zwischen Schlauchtüllen, Kupplungen und Armaturen. Der Durchfluss lässt sich optisch kontrollieren. Für sicheren Halt sollte der Schlauch vollständig auf die Tülle geschoben und mit einer passenden Schlauchschelle fixiert werden.
Kupplungsschlauch glasklar
Glasklarer Kupplungsschlauch
| Komponente | Worauf achten? |
|---|---|
| Saugschlauch | Saugseitig dicht montieren, passenden Durchmesser wählen, Knicke vermeiden |
| Kupplungsschlauch glasklar | Passende Tülle und Schlauchschelle verwenden |
| Schlauchschellen | Gleichmäßig anziehen, Schlauch nicht beschädigen |
| Edelstahl-Schlauchschelle | Für korrosionsbeständige Befestigungen im Außenbereich |

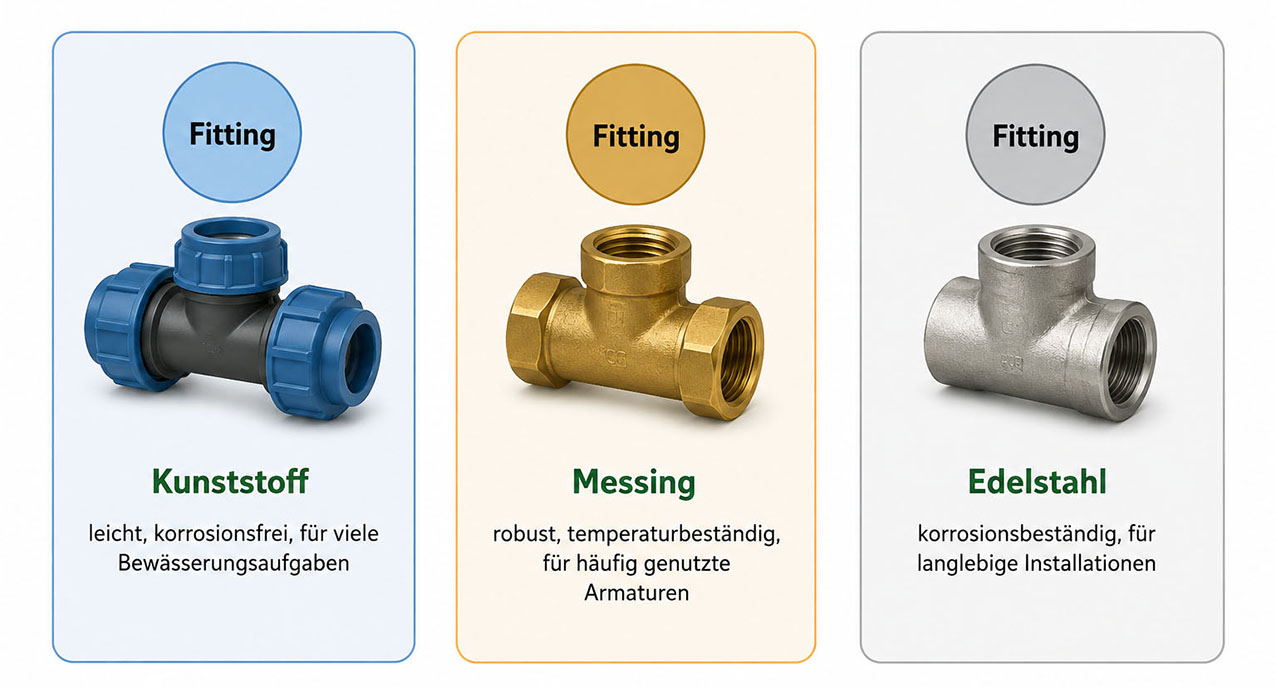

| Material | Vorteile | Typische Verwendung |
|---|---|---|
| Kunststoff | Leicht, korrosionsfrei, vielseitig | Klicksysteme, IBC-Anschlüsse, einfache Bewässerungsverteilung |
| Messing | Robust, langlebig, für häufig genutzte Armaturen | Schnellkupplungen, Kugelhähne, Druckminderer, Verteiler |
| Edelstahl | Korrosionsbeständig und dauerhaft | Feste Installationen, Gewindefittings, Tüllen und Kugelhähne |
.jpg)
Das Material muss zur Anwendung, zur Umgebung und zu den verbundenen Komponenten passen
.jpg)

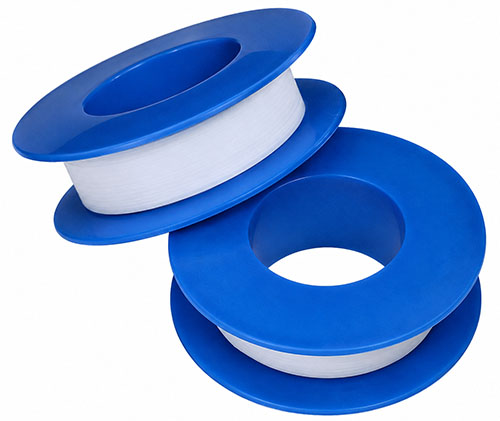

Gewinde abdichten
Gewindeverbindungen müssen sauber, passend und spannungsfrei montiert werden. Teflon-Dichtband wird in Einschraubrichtung auf das Außengewinde gewickelt. Zu viel Dichtband kann das Einschrauben erschweren; zu wenig kann zu Undichtigkeiten führen.
Teflon-Dichtband
| Montageprodukt | Einsatz |
|---|---|
| Rohrschelle U-Form | Rohr oder Leitung an einer Konstruktion befestigen |
| PP-Rohrklemmen | Kunststoffrohre geordnet führen |
| Schlauchschellen | Schläuche auf Tüllen sichern |
| Edelstahl-Schlauchschelle | Korrosionsbeständige Befestigung |
| Rohrabschneider 6 –45 mm | Rohre rechtwinklig und sauber schneiden |
Inbetriebnahme in fünf Schritten
Winterbetrieb: Mobile Schläuche und frostgefährdete Leitungen entleeren. Armaturen, Zähler und Druckminderer vor Frost schützen. Bei dauerhaften Installationen die örtlichen Anforderungen an frostgeschützte Verlegung beachten.
| Einsatzfall | Empfohlener Aufbau | Passende Produkte |
|---|---|---|
| Kleiner Garten und Handbewässerung | 1/2-Zoll-Schlauch, Klickkupplungen, Spritzdüse | Quattroflex 1/2 Zoll Spritzdüse |
| Längere Strecke oder Regner | 3/4- oder 1-Zoll-Schlauch, passender Regner | Quattroflex 3/4 Zoll Kreisregner |
| Gemüsebeet und Pflanzreihe | Tropfschlauch, Druckminderer, Verbinder | Tropfschlauch-Set 60 m Tropfschlauch 100 m |
| Jungbäume und trockene Standorte | Langsame Wasserabgabe am Stamm | Bewässerungssack 75 Liter |
| Kein Schlauch bis zum Einsatzort | Mobiler Wassertransport | H2goBag 80 Liter |
| Dauerhafte Hof- oder Gartenleitung | PE80-Rohr, PE-Fittings, Kugelventil | PE-Rohr 20 mm PE-Rohr 25 mm PE-Rohr 32 mm |
| Wasserentnahme aus IBC | IBC-Adapter, Schlauchentnahme oder kurze druckarme Leitung; Regnerbetrieb in der Regel nur mit Pumpe | IBC Kugel-Auslaufhahn IBC Doppel-Anschlusshahn |
| Pumpenbetrieb | Saugschlauch, druckseitige Leitung, Kontrolle | Saugschlauch Manometer |
Systemgedanke:
Nicht das stärkste oder größte Bauteil ist automatisch das beste. Die Komponenten müssen zueinander passen: Wasserquelle, Leitungsquerschnitt, Druck, Verbraucher und Verbindungsgrößen bilden eine Kette.

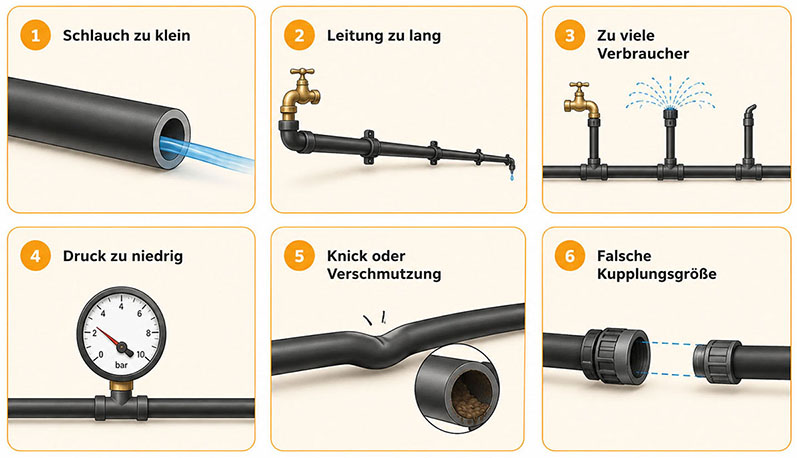

Zu wenig Wasser, ungleichmäßige Verteilung oder undichte Verbindungen
Bei der Bewässerung lassen sich viele Störungen schnell auf eine wenige, typische Ursachen zurückführen. Zu wenig Wasserdruck, Querschnittsverluste, verschmutzte Leitungen oder undichte Verbindungen führen häufig zu einer ungleichmäßigen Bewässerung oder einer eingeschränkten Leistung. Die folgende Übersicht zeigt die häufigsten Probleme, ihre möglichen Ursachen und passende Maßnahmen zur schnellen Fehlersuche und Behebung.
Achtung:
Viele Probleme entstehen durch Querschnittsverluste, Druckmangel oder undichte Verbindungen.
| Problem | Mögliche Ursache | Maßnahme |
|---|---|---|
| Regner erreicht die Wurfweite nicht | Zu wenig Durchfluss, zu kleiner Schlauch, zu lange Leitung | Größeren Querschnitt wählen, Leitung verkürzen, Quelle prüfen |
| Tropfschlauch bewässert ungleichmäßig | Druck zu hoch oder zu niedrig, Verschmutzung, falsche Verlegung | Druckminderer prüfen, Leitung spülen, Endstücke kontrollieren |
| Kupplung tropft | Dichtung verschlissen oder Kupplung nicht vollständig eingerastet | Dichtung ersetzen, Verbindung reinigen und neu stecken |
| Pumpe saugt Luft | Saugseite undicht, Schlauch geknickt, Anschluss nicht dicht | Saugverbindungen prüfen, Schellen nachziehen, Schlauchführung korrigieren |
| PE-Verschraubung undicht | Rohr nicht vollständig eingeschoben, Schnitt schräg, Dichtung beschädigt | Rohr neu schneiden, entgraten, Verschraubung korrekt montieren |
| Druck schwankt | Mehrere Verbraucher gleichzeitig, Quelle zu klein, Ventile falsch eingestellt | Zonen trennen, Durchfluss prüfen, Druck kontrollieren |
Produktübersicht:
Schläuche, Tropfbewässerung und Regner
| Produktgruppe | Artikel |
|---|---|
| Schläuche & Transport | Quattroflex 1/2 Zoll |
| Schläuche & Transport | Quattroflex 3/4 Zoll |
| Schläuche & Transport | Quattroflex 1 Zoll |
| Schläuche & Transport | H2goBag Wassersack |
| Schläuche & Transport | Saugschlauch / Spiralschlauch |
| Schläuche & Transport | Kupplungsschlauch glasklar |
| Tropfbewässerung | Tropfschlauch-Set 60 m |
| Tropfbewässerung | Tropfschlauch 100 m |
| Tropfbewässerung | Schlauchanschluss aquadrip |
| Tropfbewässerung | Montageanker aquadrip |
| Tropfbewässerung | L-Verbinder aquadrip |
| Tropfbewässerung | Verbindungsstück aquadrip |
| Tropfbewässerung | T-Verteiler aquadrip |
| Tropfbewässerung | Endstück aquadrip |
| Tropfbewässerung | Ersatzteile aquadrip |
| Baumbewässerung | Bewässerungssack 75 Liter |
| Regner | Teilkreisregner |
| Regner | Kreisregner |
| Regner | Dreifußständer |
| Regner | Dreifußständer verzinkt |
| Regner | Regner-Schlitten |
Produktübersicht:
Armaturen und Schlauchzubehör
| Gruppe | Artikel |
|---|---|
| Messing | Hahnanschlussstück IG |
| Messing | Schnellkupplung AG |
| Messing | Schnellkupplung IG |
| Messing | Schnellkupplung Schlauch |
| Ersatzteil | Gummidichtung Schnellkupplung |
| Tülle | Schlauchtülle Außengewinde |
| Tülle | Schlauchtülle Innengewinde |
| Klicksystem | Schlauchanschluss mit Wasserstop |
| Klicksystem | Klickkupplung Schlauchanschluss |
| Klicksystem | Klickkupplung Schlauchverbinder |
| Ausbringung | Spritzdüse verstellbar |
| Verteilung | 2er Messingverteiler |
| Messing | Messing-Kugelhahn |
| Messing | Messing-Kugelauslaufhahn |
| Kunststoff | Schlauchtülle Kunststoff IG |
| Kunststoff | Winkelstück PVC |
| Kunststoff | Schlauchverbinder Kunststoff |
| Kunststoff | T-Verbinder Kunststoff |
| Kunststoff | T-Verbinder PVC 3/4-1/2 |
| Kunststoff | Durchlaufhahn 1/2 Zoll |
| Kunststoff | Schlauchstück Kunststoff |
| Kunststoff | Hahnanschluss Kunststoff |
| Kunststoff | Kupplungsstück Kunststoff |
Produktübersicht:
Edelstahl, Kontrolle und IBC Feste Installationen und Systemüberwachung
| Gruppe | Artikel |
|---|---|
| Edelstahl | Edelstahl-Kugelhahn |
| Edelstahl | Schlauchtülle Edelstahl |
| Edelstahl | Schlauchtülle Edelstahl AG |
| Edelstahl | T-Stück Edelstahl |
| Edelstahl | L-Stück Außengewinde |
| Edelstahl | L-Stück Innengewinde |
| Edelstahl | Winkel mit Flansch |
| Edelstahl | Edelstahl-Halter |
| Edelstahl | Doppelnippel Edelstahl |
| Edelstahl | Edelstahl-Muffe |
| Edelstahl | Reduzierstück Edelstahl |
| Edelstahl | Stopfen Edelstahl |
| Edelstahl | Mutter Edelstahl |
| Edelstahl | Rohrdoppelnippel Edelstahl |
| Kontrolle | Wasserzähler 1/2 Zoll |
| Kontrolle | Manometer 0–10 bar |
| Kontrolle | Druckminderer Messing |
| IBC | IBC Kugel-Auslaufhahn |
| IBC | IBC Doppel-Anschlusshahn |
| Montage | Rohrschelle U-Form |
| Montage | Teflon-Dichtband |
| Montage | PP-Rohrklemmen |
| Montage | Schlauchschellen |
| Montage | Schlauchschelle Edelstahl |
Produktübersicht:
PE-Rohre und Fittings
| Gruppe | Artikel |
|---|---|
| Rohr | PE-Rohr 20 mm |
| Rohr | PE-Wasserrohr 25 mm |
| Rohr | PE-Rohr 32 mm |
| Werkzeug | Rohrabschneider 6–45 mm |
| PE-Fitting | PE-Kugelventil |
| PE-Kunststoff | PE-Verschraubung T-Stück |
| PE-Kunststoff | PE-Winkel 90° |
| PE-Kunststoff | PE-Kupplung |
| PE-Kunststoff | PE-Verschraubung AG |
| PE-Kunststoff | PE-Verschraubung IG |
| PE-Kunststoff | Reduktionskupplung PE |
| PE-Messing | PE-Messing T-Stück |
| PE-Messing | PE-Messing Winkel 90° |
| PE-Messing | PE-Kupplung Messing |
| PE-Messing | Messing-Verschraubung PE |
| PE-Messing | PE-Messing Verschraubung IG |
PE-Rohre sind wegen ihrer Korrosionsbeständigkeit, Langlebigkeit, Flexibilität und chemischen Beständigkeit besonders geeignet für die Wasserversorgung. Sie rosten oder korrodieren nicht im Kontakt mit Wasser oder Bodenchemikalien, was die Integrität der Wasserversorgung über lange Zeiträume hinweg sicherstellt.
PE-Rohre können recht einfach durch mechanische Verbindungen mithilfe von Schraub- und Quetschverbindungen, werkzeuglos, ohne besondere Vorkenntnisse installiert werden. Die Flexibilität des Materials erlaubt auch die Verlegung in schwierigem Gelände ohne die Notwendigkeit für zahlreiche Fittings, was die Installation vereinfacht und beschleunigt.
PE-Rohre sind sehr vielseitig und können in den meisten Umgebungen eingesetzt werden, einschließlich unterirdisch, oberirdisch und unter Wasser. Ihre Beständigkeit gegenüber Umwelteinflüssen wie UV-Strahlung und Frost sorgt dafür, dass sie für ein breites Spektrum von klimatischen Bedingungen geeignet ist.
PE-Rohre gelten als umweltfreundliche Option. Sie sind nicht nur langlebig und verringern den Bedarf an häufigem Ersatz, sondern sind auch vollständig recycelbar am Ende ihrer Lebensdauer. Ihre effiziente Herstellung und die Möglichkeit zur Verringerung von Wasserverlusten durch Leckagen tragen ebenfalls zu ihrer Nachhaltigkeit bei.
Es gibt verschiedene Arten von PE-Rohren, einschließlich PE80 (im Siepmann-Programm) und PE100, die hauptsächlich durch ihre Dichte unterschieden werden. PE100 bietet eine höhere Leistung und wird oft für Hochdruckanwendungen in der Wasserversorgung sowie für Gasleitungen verwendet, während PE80 für allgemeine Anwendungen (Wasserleitungen) eingesetzt wird.
