LUBRATEC®-Tore für Ställe, Reit-, Lager- und Industriehallen
Unsere Lubratec®-Tore gibt es in verschiedenen Ausführungen, so dass Sie ganz individuell die auf Ihre Bedürfnisse passende Lösung erhalten. Die moderne Leichtbauweise der textilen Tore – mit dem zusätzlichen Lüftungseffekt – sorgt für ein besseres Klima im Gebäude und leistet einen wichtigen Beitrag zur Tiergesundheit.
Unterschiedliche Materialen und Antriebe stehen zur Verfügung.
Unterschiedliche Materialen und Antriebe stehen zur Verfügung.
| Windschutznetze | Typ 52.144 | Typ 60/60-1 |
| Windberechnung | ca. 90 % | ca. 94 % |
| Offene Fläche | ca. 30 % | ca. 20 % |
| Maschenweite | 1 mm | < 1 mm |
| Flächenmasse | 280 g/m² | 480 g/m² |
| Planen | Typ 6.5 | Typ 6.5 Weiß/Transparent | Typ 6.5 Schwarz/Transparent | Typ 6.5 Grün/Transparent |
| Windberechnung | ca. 100 % | ca. 100 % | ca. 100 % | ca. 100 % |
| Offene Fläche | ca. 0 % | ca. 0 % | ca. 0 % | ca. 0 % |
| Flächenmasse | 650 g/m² | 680 g/m² | 680 g/m² | 680 g/m² |
Hinweis Tore - Tore mit Geweben sind besonders leicht und trotzdem stabil. Mit der richtigen Wahl des Gewebes lassen sich zusätzlich Lüftungseffekte realisieren. Die Tore öffnen grundsätzlich von unten nach oben. Es werden verschiedene Torvarianten angeboten: mit Handwinde/elektrisch, mit/ohne seitlicher Führung oder mit/ohne aussteifende Querstreben.

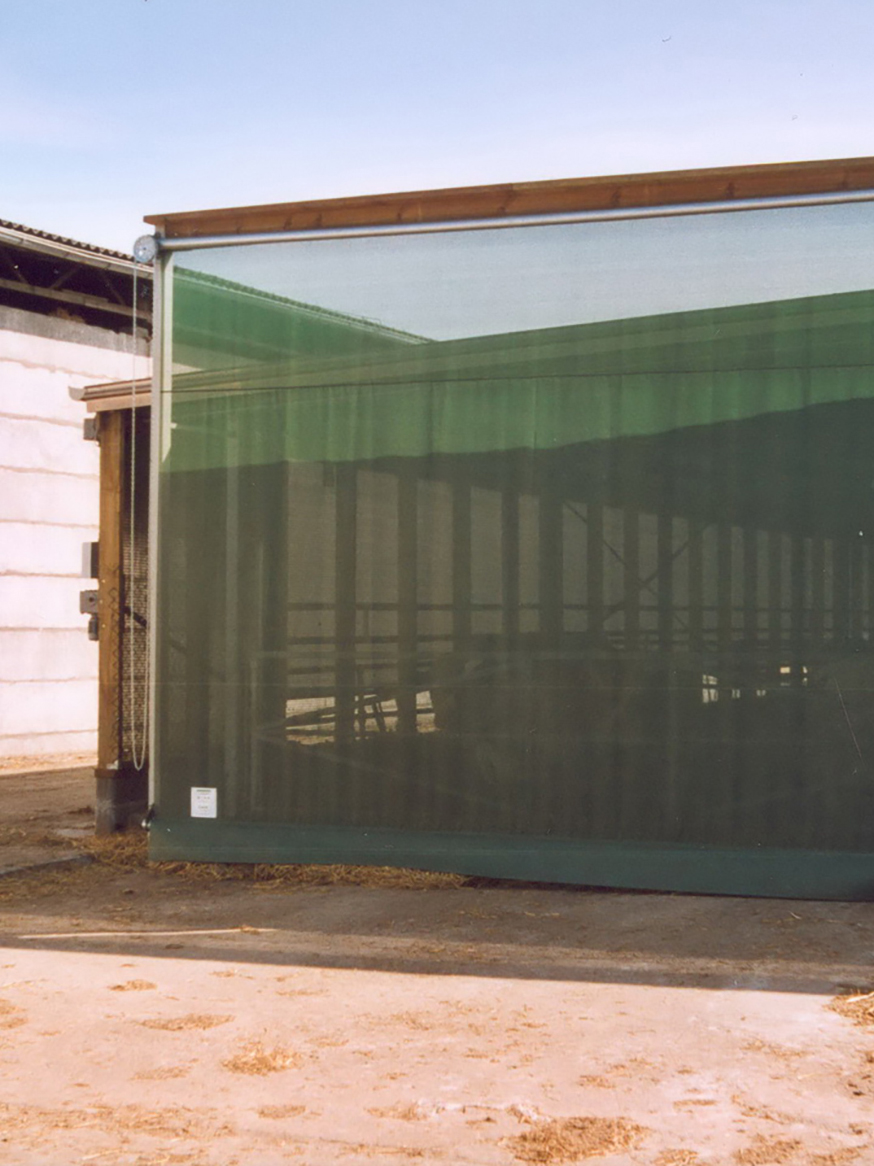

LUBRATEC® Rolltor – einfach und gut
Eckdaten:
- Maximalmaße: bis 4,00 m Breite max. 5,00 m Höhe, bis 5,00 m Breite max. 3,00 m Höhe
- ohne seitliche Führung
- mit Handkurbel oder Handzugkette
- einfachstes Rolltor, nur für Handantriebe
- Behang rollt oben auf und wird unten eingehakt
Bestellmaß: B und H (= lichte Öffnungsmaße)
WICHTIG:
- Das Gewebe wird 20 cm breiter als die Öffnung B gefertigt (Überlappung somit 10 cm je Seite)
- Falls mehr Überlappung gewünscht wird, breiteres Bestellmaß B angeben.
- Das untere Rohr ist 30 cm breiter (15cm je Seite) als das Bestellmaß B
- Die Torbreite oben ist abhängig vom gewählten Antrieb
.jpg)
LUBRATEC® Rollotor – der Klassiker
Eckdaten:
- Maximalmaße: (B x H) 5,50 x 5,00 m
- erhöhte Windlastenaufnahme
- für tägliches Öffnen und Schließen geeignet
- Antrieb über Rohrmotor mit oder ohne Funkbedienung oder Handkurbel
- Sturmsicherung optional
- Tor mit seitlichen Führungsschienen und Dichtlippen
- Behang rollt durch mittlere Tuchwelle nach oben auf
Bestellmaß: B und H (= Öffnungsmaße = lichte Tormaße oder lichte Rahmenmaße) Einbau bündig vor die Laibung (B und H = Öffnungsmaße)
WICHTIG:
- Die Durchfahrtshöhe H reduziert sich um ca. 25 cm, die Breite B um 14,5 cm je Seite (flexible Lamellen)
- Einbau außerhalb der Laibung zum Erhalt der ursprünglichen Durchfahrtsmaße
- 10 x 10 cm Rahmen (z.B. Vierkantrohr oder Kantholz) „aufdoppeln“!
- Erhöhen Sie die Maße H um 25 cm (besser 35 cm) in der Höhe und B um 29 cm in der Breite!
Hinweis Fronten - Fronten dienen dem Windschutz und verschließen größere Durchfahrten als normale Tore. Im geschlossenem Zustand werden sie mit Ratschen verspannt und bilden einen effektiven Wind- und Wetterschutz. Es wird unterschieden zwischen Systemen zum Rollen oder Falten, nach oben oder seitlich öffnend.
LUBRATEC® Stabitor – das Sturmtor
.jpg)
Eckdaten:
- Maximalmaße: (B x H) bis 6,00 x 6,00 m
- hohe Windlastenaufnahme
- für tägliches Öffnen und Schließen geeignet
- Antrieb mit 400-V Aufsteckmotor, 230-V Rohrmotor mit oder ohne Funkbedienung oder durch Handkurbel
- inkl. Ballenabdeckung
- Tor mit stabilisierenden horizantalen Rohren und seitlichen Führungsschienen mit Dichtlippen
- Behang wird oben aufgerollt
Bestellmaß: B und H (= Öffnungsmaße = lichte Tormaße)
WICHTIG:
- Bestellmaß B + 29 cm wählen, falls die Dichtlippen außerhalb der Öffnung liegen sollen

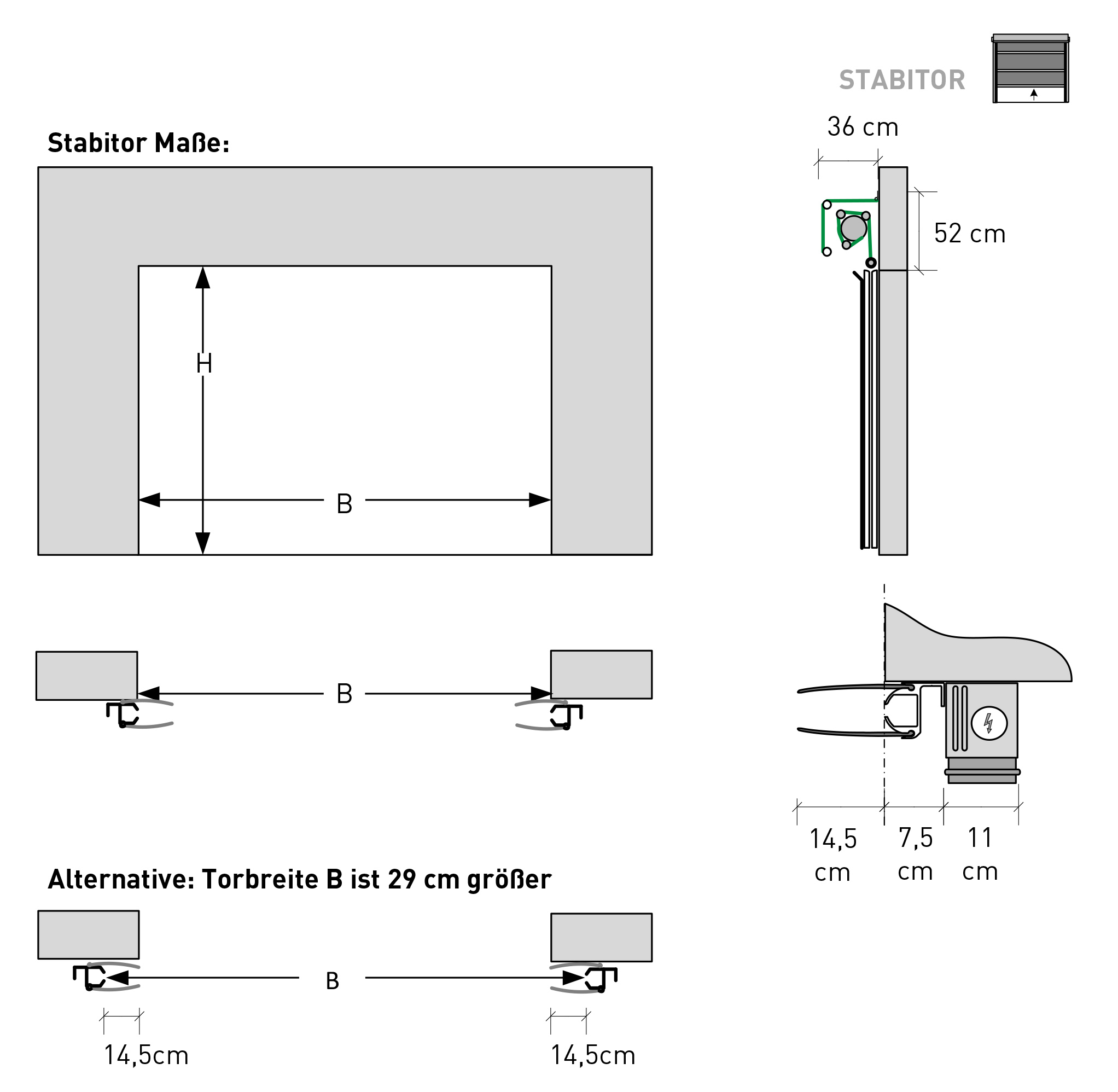

- Gesamttorhöhe: lichte Höhe H + 52 cm (s. Skizze) erhält die Durchfahrtshöhe
- Bei weniger als 52 cm Platz „über Sturz“ verringert sich die Durchfahrtshöhe H entsprechend (z.B. bei 30 cm Sturzhöhe verringert sich die Durchfahrt um ca. 22 cm (Mindesteinbaumaß 10 cm)!
