Gleich mehrere Punkte müssen Sie beim Kauf der richtigen Gelenkwelle berücksichtigen:
Die Kategorie einer Gelenkwelle gibt an, wie hoch die übertragbare Leistung und das Drehmoment der Gelenkwelle sind. Sie definiert damit, für welche Traktor- und Anbaugerätegrößen die Gelenkwelle geeignet ist. Je höher die Kategorie, desto größer sind Durchmesser und Profil der Welle, desto höher ist das zulässige Drehmoment, desto robuster ist die gesamte Bauweise.Typische Kategorien im landwirtschaftlichen Bereich sind Kat. 1 bis Kat. 8. Gelenkwellen der Kategorien 5 und 6 werden vor allem bei leistungsstarken Traktoren und schweren Anbaugeräten eingesetzt, zum Beispiel bei Mulchern, Häckslern oder großen Mähwerken. Wichtig: Die Kategorie muss immer zur benötigten Leistung und zum Drehmoment des Anbaugeräts passen, da eine zu schwache Gelenkwelle zu erhöhtem Verschleiß oder Schäden führen kann.
Der Unterschied liegt in der Form des Profils und den daraus resultierenden Eigenschaften bei der Kraftübertragung. Das Zitronenprofil bietet einen ruhigeren Lauf und ist für höhere Belastungen besser geeignet, während das Dreieckprofil eine bewährte, einfache und preisgünstige Lösung für Standardanwendungen darstellt.
Die Kernaufgabe der Gelenkwelle ist es, die durch den Traktor entstehende mechanische Kraft auf das Anbaugerät zu übertragen. Hierfür verbindet sie die Traktorzapfwelle mit dem Anbaugerätgetriebe. Auch bei Bewegungen, Höhenunterschieden und Kurvenfahrten ist eine sichere Kraftübertragung damit gewährleistet.

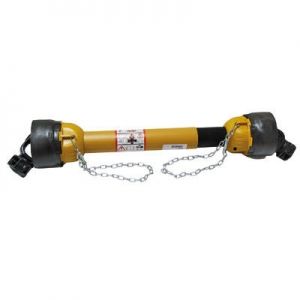

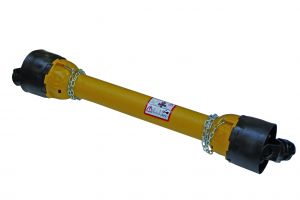

Bei der Gelenkwelle handelt es sich um ein zylinderförmiges Maschinenelement zwischen den Antriebsachsen von Landmaschinen und anderen Kraftfahrzeugen. Die aus zwei Kreuzgelenken bestehende Welle dient der optimalen Drehmomentübertragung. Der bei den Gelenkwellen entstehende Beugewinkel ist variabel und passt sich während des laufenden Betriebs an.
Unabhängig von der genauen Art setzen sich Gelenkwellen aus zwei Kreuzgelenken und Flanken, einem Zapfenmitnehmer, der Dicht- und Nabenhülse sowie dem Profilrohr zusammen. Weiterhin gibt es für den sicheren Betrieb nötige Schutzvorrichtungen. In der Landtechnik haben sie vorrangig eine Aufgabe: Sie übertragen den Antrieb zwischen Traktor und Gerät. Aufgrund der hier verbauten beweglichen Elemente gleichen Gelenkwellen Bewegungen und Winkeländerungen aus. Das sorgt für eine zuverlässige Kraftübertragung während des Maschineneinsatzes. Bei starren Antriebswellen fehlen diese Gelenke stattdessen. Die Verbindung ist daher auch fest, wodurch sie nur für Anwendungen die richtige Wahl sind, bei denen eine starre Bewegungsausführung reicht.
In der Landwirtschaft sind Maschinen einer besonderen Beanspruchung ausgesetzt. Um den verschiedenen Belastungen des Geländes gewachsen zu sein, braucht es hochwertige Gelenkwellen. Typische Einsatzgebiete sind:
Um den unterschiedlichen Anforderungen der Einsatzgebiete gerecht zu werden und eine zuverlässige Drehmomentübertragung sicherzustellen, gibt es verschiedene Gelenkwellentypen. Eine Differenzierung ist einerseits anhand der allgemeinen Bauweise, aber auch aufgrund der Kupplung und Profilform möglich.
| Typ/Merkmal | Standardgelenkwelle | Weitwinkelgelenkwelle | Doppelweitwinkel-Gelenkwelle |
|---|---|---|---|
| Einsatzgebiet |
|
|
|
| Vorteile |
|
|
|
| Nachteile |
|
|
|
Eine Unterscheidung ist ebenso anhand der eingesetzten Kupplungstypen möglich:
| Kupplung / Merkmal | Scherbolzenkupplung | Freilaufkupplung | Reibscheibenkupplung |
|---|---|---|---|
| Einsatzgebiet |
|
|
|
| Vorteile |
|
|
|
| Nachteile |
|
|
|
Für Gelenkwellen kommen unterschiedliche Profilformen zum Einsatz, um die Eigenschaften zu optimieren:
| Profiltyp / Merkmal | Sternprofil | Rohrprofil |
|---|---|---|
| Einsatzgebiet |
|
|
| Vorteile |
|
|
| Nachteile |
|
|
Gleich mehrere Kriterien machen die Auswahl der optimalen Gelenkwelle für Ihren Bedarf nicht unbedingt leicht. Neben dem Einsatzgebiet, das Sie abdecken möchten, spielt Ihr Traktor als Zugmaschine eine essenzielle Rolle. Behalten Sie unbedingt den Abstand zwischen Traktor und Maschine und das Profil im Blick. Ansonsten drohen Schäden an den Maschinen.
Bei der Feldarbeit werden Gelenkwellen eingesetzt, um angetriebene Anbaugeräte beispielsweise mit dem Traktor zu verbinden. Ideal sind hier Standardgelenkwellen oder bei einem großen Arbeitswinkel Weitwinkelwellen. Setzen Sie hier bevorzugt auf eine Scherbolzenkupplung, um einen Überastschutz zu gewährleisten.
Doppelgelenkwellen haben sich stattdessen in der Tierhaltung bewährt. Hier sorgen sie bei den Anhängern für eine sichere Ausführung von Knickbewegungen und werden bei Maschinen zur Fütterung und Entmistung benötigt.
Im Hofalltag schaffen Futtermischwagen und Kehrmaschine Erleichterung. Für sie braucht es kurze Gelenkwellen. Müssen Sie mit einem Nachlauf rechnen, entscheiden Sie sich am besten für die Gelenkwelle mit Freilaufkupplung.

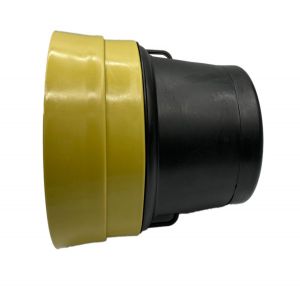

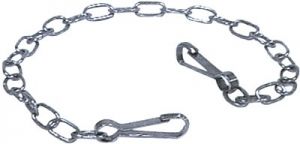

Im Agrarshop von Siepmann finden Sie ausschließlich Gelenkwellen für Traktoren, die den aktuellen Sicherheitsanforderungen gerecht werden. Sie besitzen die nötige CE-Kennzeichnung. Prüfen Sie vor der Arbeit mit den Maschinen, ob Schutzrohre und Abdeckhauben vollständig intakt sind und stellen Sie eine fachgerechte Montage sicher. Die in den Gelenkwellen verbauten Sicherheitsketten verhindern ein zuverlässiges Mitdrehen der Schutzabdeckung.
Während des Einsatzes sind Gelenkwellen einer hohen Beanspruchung ausgesetzt. Um eine lange Einsatzdauer sicherzustellen, müssen Sie diese regelmäßig warten. Halten Sie sich hier unbedingt an die Vorgaben der Hersteller.
Wie alle Schlepperteile müssen auch Gelenkwellen sorgfältig ausgewählt werden. Wichtige Entscheidungskriterien für die individuelle Kaufentscheidung sind:
| Auswahlkriterium | Bedeutung |
|---|---|
| Drehmoment / Joule-Klasse | Stimmen Sie Drehmoment und Joule-Klasse der Gelenkwelle immer auf die PS-Leistung Ihrer Landmaschine ab. So beugen Sie einem ärgerlichen Leistungsverlust vor und vermeiden eine Überlast. |
| Arbeitsdrehzahl | Wählen Sie die Gelenkwelle unter Berücksichtigung der Arbeitsdrehzahl. Diese kann bei Traktoren bei 540 oder 1000 U/min liegen. Passen Welle und Zapfwellendrehzahl nicht zusammen, hält das Material der Beanspruchung nicht stand. |
| Länge | Gehen Sie bei der Wahl der Gelenkwellenlänge auf den Einsatzbereich ein. Bei einer zu langen Welle können ebenso Schäden drohen wie bei einer zu kurzen. |
| Lastreserve | Die Lastreserve stellt einen wichtigen Sicherheitsfaktor dar. Sie ermöglicht ein sicheres Arbeiten unter anspruchsvollen Bedingungen und vermeidet eine Überlast. |
| CE-Kennzeichnung | Kaufen Sie nur Gelenkwellen mit gültiger CE-Kennzeichnung. |
| Ersatzteilverfügbarkeit | Die Belastung von Gelenkwellen ist hoch. Umso wichtiger ist daher eine regelmäßige Wartung. Prüfen Sie die Kupplungsteile, das Lager und die Schutzhülle regelmäßig. |
Im Online-Shop von Siepmann können Sie neben geeigneten Gelenkwellen günstig auch das passende Werkzeug für die Landwirtschaft wie zum Beispiel Fettpressen kaufen, sodass Sie kleinere Reparaturen sowie anfallende Wartungsarbeiten selbst vornehmen können.
Sie benötigen neue Tankanlagen und passendes Zubehör oder sind auf der Suche nach Werkzeugen, um Ihre Gelenkwellen zu warten? Dann sind Sie bei Siepmann richtig. Bestellen Sie bei uns Ihre neuen Gelenkwellen, ist Ihnen ein ausnahmslos hoher Qualitätsanspruch dank ausgesuchter Hersteller sicher. Wir versorgen Sie zudem zuverlässig mit geprüften und passenden Ersatzteilen. Haben Sie Fragen zum Kauf der richtigen Gelenkwellen oder Ersatzteile, können Sie sich auf die Fachberatung durch unser kompetentes Agrar-Team verlassen. Mit unserer Ersatzteil- und Servicegarantie ist Ihnen ein langer und zuverlässiger Einsatz Ihrer Gelenkwellen garantiert. Sie möchten mehr erfahren – wir freuen uns auf Sie!
