Laufschienen, Rollapparate und Zubehör Typ 30 bis max 180 kg Tür- oder Torgewicht

Unser Schiebetorprogramm Typ 30 für mittlere Tore und Türen bis max. 180 kg Tor- bzw. Türgewicht.

Mit dem Laufschienenprofil Typ 30 lassen sich typische Projekte für ein Schiebetor bzw. eine Schiebetür rund um Hof und Haus realisieren.

Das System eignet sich ideal für die Montage an Holzverschlägen und Stallungen für kleine Nutztiere wie Schafe, Ziegen, Esel und Ponys.

Auch die Scheune für Anbaugeräte und kleine Anhänger kann mit diesem Profil optimal gesichert werden.

Durch die hochwertige Verarbeitung aller Komponenten sowie insbesondere durch die Zink-Magnesium verstärkte Sendzimirverzinkung des Laufschienenprofils sorgen die Beschläge für eine zuverlässige Funktionalität und eine lange Lebensdauer selbst bei Wind und Wetter.



Artikel

Denkbar einfach - Die Montage eines Schiebetores mit Beschlägen von HBS Betz

Zudem sind unsere Schiebetorsysteme auch im staubigen Alltag sehr wartungsarm. Bereits eine halbjährige Reinigung reicht aus!

Tipp: Bei der Wartung selbst sollte kein Fett oder Öl verwendet werden, dies führt nur zum Verkleben von Staub und Heu in der Laufschiene.
Einfach jedes halbe Jahr mit einem trockenen Tuch durch die Schiene wischen und fertig!

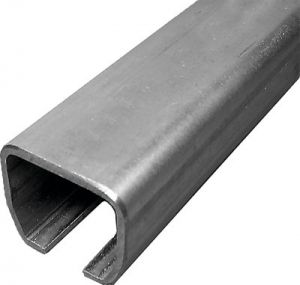

Laufschienen Schiebetor - Unser komplettes Beschlag-Programm Typ 30

Die Montage der Laufschiene ist das A und O für ein sauberes Rollen der Tore. Aus diesem Grund umfasst unser Schiebtor-Lieferprogramm alle möglichen Befestigungssysteme der Schiene.

  • Wandmuffen für die Montage außen vor Sturz, also direkt an der oberen Laibung
  • Deckenmuffen für die Befestigung unter Sturz bzw. unter der Laibung
  • höhenverstellbare Muffen für unebene Wände oder Torstürze
  • und passende Winkelbfestigungen für unterschiedliche Abstände

Artikel

Laufschiene Schiebetor mit Wandmuffen

Artikel

Abstand zwischen den Muffen max 75 cm - Vor und nach jeder Verbindungsmuffe immer einen neue Wandmuffe montieren!

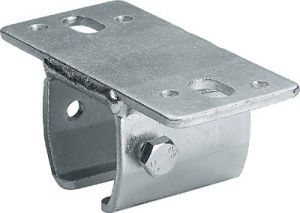

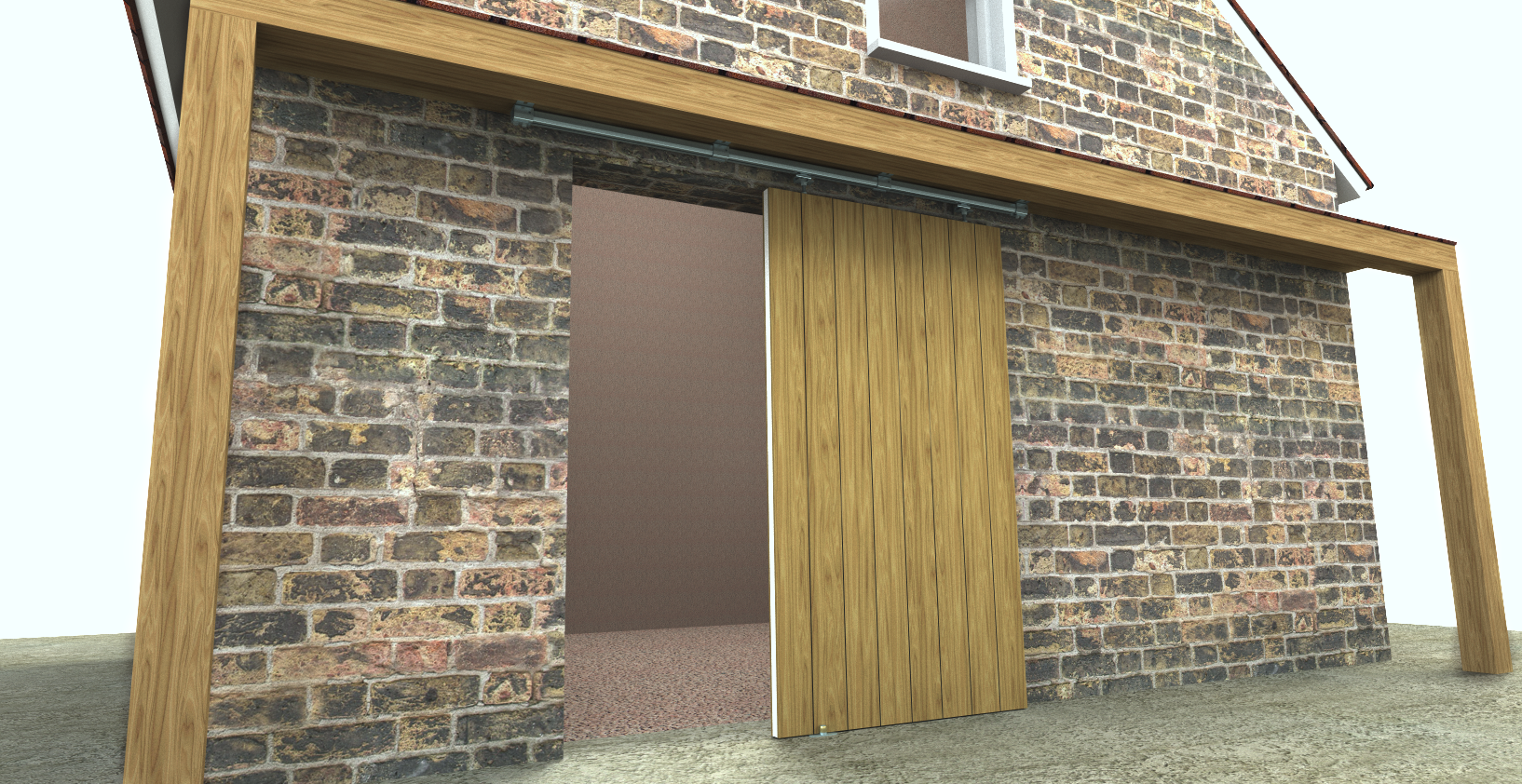

Laufschiene Schiebetor mit Deckenmuffen

Artikel

Laufschiene Schiebetor mit höhenverstellbaren Muffen bzw. zum Ausrichten des Wandabstandes

Artikel

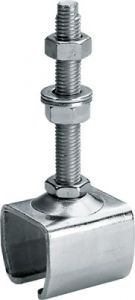

Um die Montage der Laufschiene ggfls. auch auf unebenen Untergründen zu ermöglichen, bieten sich höhenverstellbare Muffen an.
Mit entsprechendem Gewindespiel lässt sich die Laufschienen genauesten ausrichten. Ebenso ermöglichen Winkelbefestigungsträger die Abstände zur Wand bzw. zur Toröffnung anpassen.

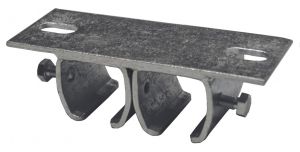

Für zwei voreinander laufende Tore erfüllt der Doppelschienenträger in Verbindung mit der höhenverstellbaren Muffe den gleichen Zweck.

Weiteres Laufschienenzubehör Typ 30 bis 180 kg

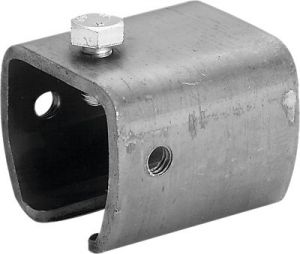

Alternativ stehen Anschweißmuffen zur Verfügung. diese sind unverzinkt und können somit direkt an eine vorhandene Stahlkonstruktion angeschweißt werden.

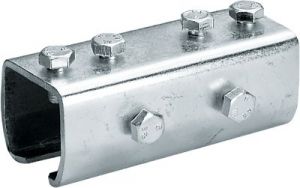

Zwischen den Laufschienen sollten die Verbindungsmuffen zum Einsatz kommen. Planen Sie beidseitig eine der zuvor gennaten Muffen zur Kraftaufnahme ein. Die Schienenstopper werden jeweils an den Enden der Schienen montiert und begrenzen den Fahrweg der Rollapparate.
Laufschienenbögen stehen ebenso zur Verfügung.

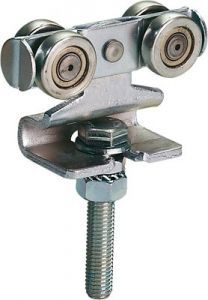

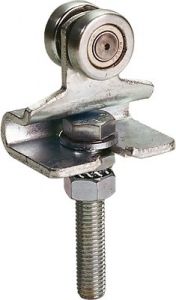

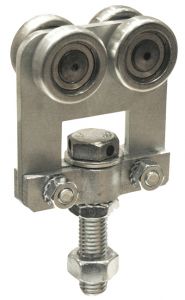

Rollapparate, Vorhangrollen und Transportrollen für HBS Betz Laufschienen Typ 30

Für Ihre Anwendung stehen unterschiedlich Rollapparate zur Verfügung. Klassisch für alle Tore unsere Standard-Torrollen, Vorhangrollen für Industrievorhänge sowie Transportanhänger für Hangbahnen.

Aufnahme der Rollapparate - Befestigungsmöglichkeiten des Schiebetors

Um eine sichere Aufhängung der Tore bzw. Befestigung der Rollapparate zu gewährleisten stehen zwei Alternativen zur Verfügung:

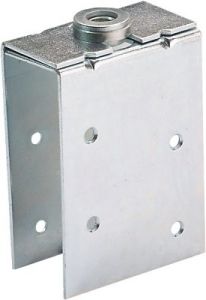

  1. Die HBS-Aufhängelasche speziell für gepresste Holzarten z.B. OSB-Platten, MDF-Platten oder generell für Hölzer mit weichem Kern, Hohlkammerprofilen, Vierkantprofilen etc. - zur Seitenmontage an Türen untrerschiedlicher Stärken
  2. HBS-Anschraubplatte speziell zur Stirnmontage auf Massivholz

Torführung unten - Welche Möglichkeiten stehen zur Auswahl?

Artikel

Führungsschine unten mit Führungsrolle

Artikel

2 x Führungsrolle Ø 50mm

Artikel

Führungsschiene unten mit Gleiter

Zubehör rund um Ihr Schiebetor - Folgende Artikel runden unser Sortiment ab:
