Anschraubplatte Typ 30

bis 180 kg - aus Stahl verzinkt
Typ 30 - für Laufenschienen-Spur Typ30 / 180kg

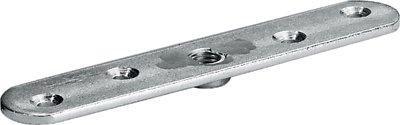

Anschraubplatte Stahl verzinkt
Anschraubplatte Stahl verzinkt

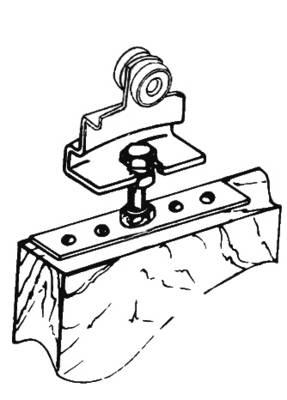

Skizze Anschraubplatte mit Rollapparat
Skizze Anschraubplatte mit Rollapparat

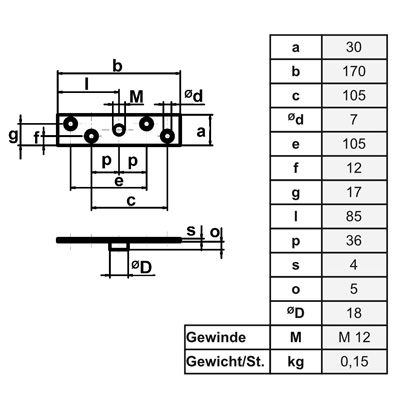

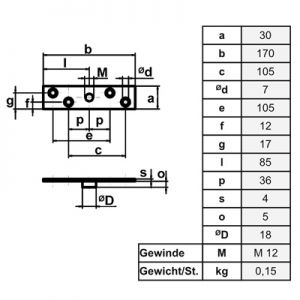

Maßskizze Anschraubplatte Typ 30
Maßskizze Anschraubplatte Typ 30

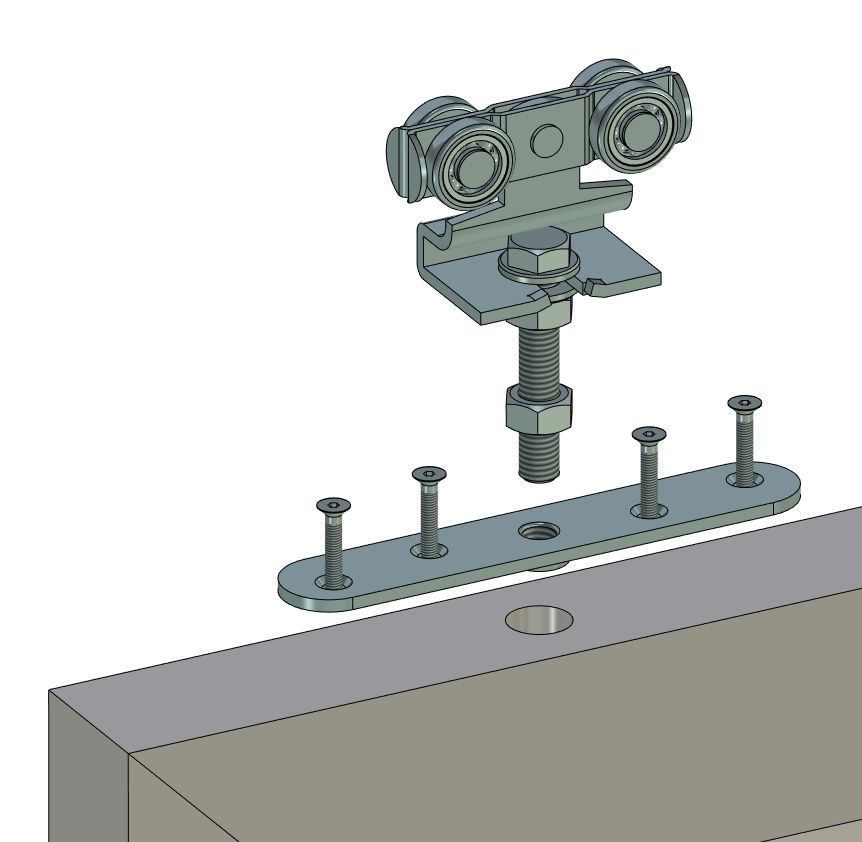

Anschraubplatte mit Rollapparat - Montage
Anschraubplatte mit Rollapparat - Montage
Kurzbeschreibung

Diese Platte dient zur Befestigung der Rollapparate am Tor.

6,10
inkl. MwSt zzgl. Versandkosten
Lieferzeit
die Ware ist verfügbar und innerhalb von 3-5 Tagen versandfertig
Abholung möglich!

Produktdaten

Artikelnummer
3011
Marke
HBS Betz
Länge
170,00 mm
Breite
30,00 mm
Gewinde metrisch
M12
Material
Stahl verzinkt
Gewicht
0,15 kg

Produktbeschreibung

Diese Platte dient zur Befestigung der Rollapparate am Tor und wird auf dem Torblatt montiert. Je Tor werden zwei Anschraublaschen benötigt.
Die Platte eignet sich für Massivholz.

Material: Stahl verzinkt
Gewinde: M12 für Befestigungsschraube
Maße: Breite 30 mm x Länge 170 mm

  • zur Rollapparat-Befestigung
  • zur Stirnmontage auf Massivholz

Gebrauchsanweisung

Die Anschraubplatte aus verzinktem Stahl dient zur Befestigung der Rollapparate, einpaarig sowie zweipaarig, an der Stirnseite des Tores.

Dabei sollte der Abstand von der Torkannte 1/6 der gesamten Torbreite betragen. Die Anschraubplatte kann eingefräst oder aufgeschraubt werden. Zur Vorbereitung sollte dort, wo sich das Gewinde der Anschraubplatte befindet eine Bohrung von oben in den Türflügel angebracht werden, damit hier die Schraube des Rollapparates eingesetzt kann
