Verzinkte Deckenmuffe zur Befestigung von Laufschienen Typ 30 an Decken, Trägern und Sturzbereichen.

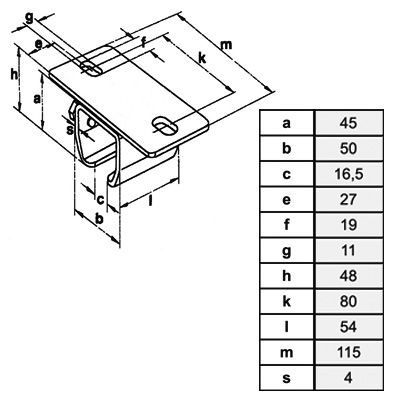

Die Deckenmuffe für Laufschiene Typ 30/180 kg dient zur deckennahen Befestigung von Laufschienen an Decken, Trägern oder unter Sturz. Sie eignet sich für Schiebetoranlagen im landwirtschaftlichen, gewerblichen und privaten Bereich und ermöglicht eine stabile Aufnahme der Laufschiene Typ 30 mit den Abmessungen 40 x 35 mm.

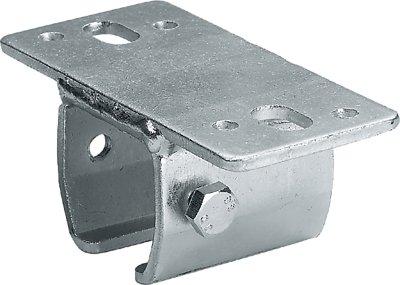

Die Ausführung aus stahl verzinktem Material ist für den Innen- und Außenbereich geeignet. Die Montage erfolgt direkt an der Tragkonstruktion. Die enthaltene Stellschraube unterstützt die sichere Fixierung der Laufschiene. Für eine gleichmäßige Lastverteilung sollte der Abstand zwischen zwei Muffen maximal 750 mm betragen.

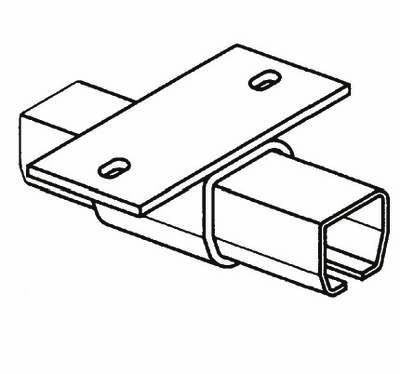

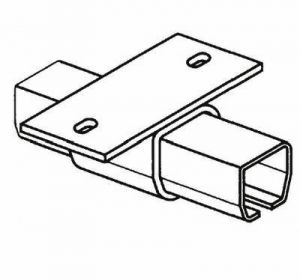

Die verzinkte Deckenmuffe wird horizontal an der Decke bzw. an einem Träger befestigt und trägt die Laufschiene. (max. Abstand zwischen 2 Muffen 750 mm).

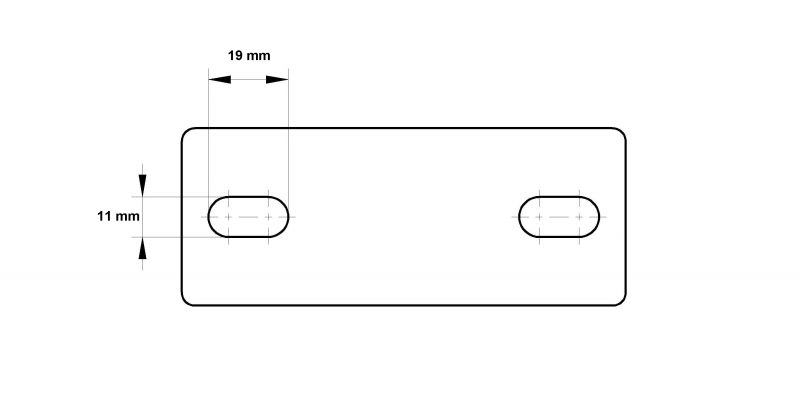

Die seitlichen Bohrungen sind als Langloch konzipiert um zur ersten Fixierung die Konstruktion auszurichten.
Anschließend final verschrauben und abschließend die entahltene Stellschraube zur entgültigen Fixierung anziehen.
Hersteller/Verantwortliche Person
Heinr. Betz Söhne GmbH & Co. KG, Blumenstr. 24, 42477 Radevormwald, Deutschland, info@betzsoehne.de
Bei längeren Laufschienen zusätzliche Befestigungspunkte einplanen, um eine gleichmäßige Lastaufnahme der Schienenanlage zu unterstützen.
