Gewindeoberlenker Kat. 1

Beidseitig mit gehärteten Kugelgelenken
Gewindeoberlenker Kat. 1
Kurzbeschreibung

Oberlenker mit gehärteten Kugelgelenkaugen in Industriequalität.

25,00
25,90
28,90
28,90
33,90
inkl. MwSt zzgl. Versandkosten
Lieferzeit
die Ware ist verfügbar und innerhalb von 3-5 Tagen lieferbar
Abholung möglich!
Lieferzeit
die Ware ist verfügbar und innerhalb von 3-5 Tagen lieferbar
Abholung möglich!
Lieferzeit
die Ware ist verfügbar und innerhalb von 3-5 Tagen lieferbar
Abholung möglich!
Lieferzeit
die Ware ist verfügbar und innerhalb von 3-5 Tagen lieferbar
Abholung möglich!
Lieferzeit
die Ware ist verfügbar und innerhalb von 3-5 Tagen lieferbar
Abholung möglich!

Artikelnummer 4375

Produktdaten

Anwendung
Arbeitslänge: ca. 385-585 mm
Artikelinfo
Hülsenlänge 270 mm
Kat.
1-1
Gewinde metrisch
M30
Gewicht
4,00 kg

Artikelnummer 4378

Produktdaten

Anwendung
Arbeitslänge: ca. 450-650 mm
Artikelinfo
Hülsenlänge 330 mm
Kat.
1-1
Gewinde metrisch
M30
Gewicht
4,50 kg

Artikelnummer 4381

Produktdaten

Anwendung
Arbeitslänge: ca. 490-690 mm
Artikelinfo
Hülsenlänge 370 mm
Kat.
1-1
Gewinde metrisch
M30
Gewicht
4,40 kg

Artikelnummer 9111

Produktdaten

Anwendung
Arbeitslänge: ca. 520-770 mm
Artikelinfo
Hülsenlänge 405 mm
Länge
60,00 cm
Breite
90,50 mm
Höhe
40,50 mm
Kat.
1-1
Gewinde metrisch
M30
Gewicht
2,50 kg

Artikelnummer 9624

Produktdaten

Anwendung
Arbeitslänge: ca. 620-870 mm
Artikelinfo
Hülsenlänge 510 mm
Kat.
1-1
Gewinde metrisch
M30
Gewicht
4,20 kg

Produktbeschreibung

Gewindeoberlenker mit beidseitiger Gewindespindel Ø M 30 x 3,5 mm und beidseitig gehärteten Kugelgelenkaugen.

Der Gewindeoberlenker oder kurz der Oberlenker ist das verbindende Element zwischen der Heckhydraulik des Schleppers/Traktors und des Anbaugerätes bzw. Arbeitsgerätes. Die Neigung lässt sich durch die Gewindeverstellung anpassen.

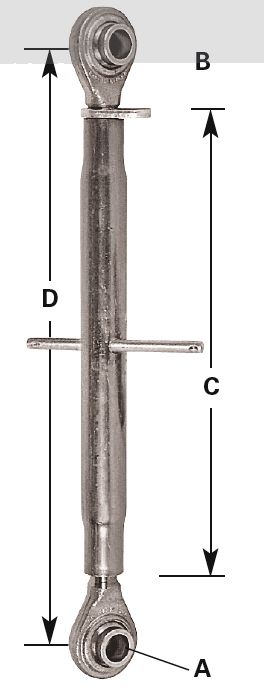

Die Arbeitslänge ist der Bereich von Mitte Auge bis Mitte Auge. Diese kann mittels des Knebels variiert werden. Dadurch ergeben sich die angebenen Arbeitslängenbereiche.

Mit Verstellknebel mittig zur Einstellung der Arbeitslänge.

  • Stahl chromatiert
  • Kat 1 = 19,4 mm Ø
  • Erstausrüsterqualität
  • statische Bruchlast: 20000kg

Tipp

Welche Oberlenker ist der passende bzw. wie bestimme ich die richtige Arbeitslänge?

1. Ermittlung der passenden Kategorie:

Als erstes sollte man den Bolzen an der Heckhydraulik des Schleppers messen (Kat A) und dann den Bolzen des Anbaugerätes (Kat 2)

Kat 1 = 19,4 mm Ø, Kat 2 = 25,4 mm Ø, Kat 3 = 32 mm Ø

2. Bestimmung der Arbeitslänge:

Jetzt wird der Abstand zwischen den beiden Bolzen (Abstand Schlepper Arbeitsgerät) gemessen. Wählen Sie den Oberlenker, dessen Arbeitslänge im mittleren Bereich liegt. Somit hat man entsprechend Spiel nach oben und unten.

Pflegehinweis:
Wir empfehlen die beweglichen Teile (Augen und Spindel) regelmäßig mit Kriechöl (z.B. WD) zu behandeln (Kein Schmierfett)!

Häufig gestellte Fragen

Was ist ein Gewindeoberlenker?

Ein Gewindeoberlenker ist ein wichtiger Bestandteil im Bereich der Landtechnik und wird bei Traktoren und Landmaschinen zur Kopplung verwandt. Er dient der oberen Verbindung zwischen der Dreipunktaufnahme Traktors und der Dreipunktaufnahme des Anbaugerätes.

Welche Funktion hat ein Gewindoberlenker?

Seine Hauptfunktion besteht darin, den Winkel der Aufhängung des Arbeitsgeräts einzustellen. Dies ist entscheidend für die optimale und fachgerechte Einstellung des Anbaugerätes z.B. bei der Bodenbearbeitung.
Somit kann das Verändern der Länge des Oberlenkers, mittels des Gewindes, die Neigung des Anbaugerätes angepassen.
Die Arbeitslänge des Gewindeoberlenkers ist der Bereich von Mitte Auge bis Mitte Auge. Diese Länge kann mittels eines Knebels (im Lieferumfang) variiert werden.
Desweiteren hat der Gewindeoberlenker die Funktion das Anbaugerät beim Ausheben aus der Arbeitsstellung sicher zu halten. Dieses ist auch für eine sichere Straßenfahrt mit Anbaugerät am Traktor notwendig.

Was für Typen von Oberlenkern gibt es?

Es gibt mechanische und hydraulische Oberlenker:
Mechanische Oberlenker werden manuell mithilfe einer Gewindespindel auf die benötigte Länge eingestellt.
Hydraulische Oberlenker können bequem und stufenlos mittels Hydrauliköl von der Fahrerkabine aus bedient werden.

Welche Kategorien gibt es bei Oberlenkern?

Es gibt verschiedene Durchmesser der Augen für die Bolzenaufnahme. Diese werden in Kategorien eingeteilt. Es gibt die Kategorien 1 ; 2 und 3. Die meisten Oberlenker werden mit beidseitig gleiche Kategorien benötigt.Es gibt aber auch die Möglichkeit zwei unterschiedliche Kategorien an den Oberlenkern zu nutzen. Hier wird dann unter schlepperseitig oder geräteseitig unterschieden.
Kategorie (Kat) 1: Bolzen mit einem Durchmesser von 19,4mm
Kategorie (Kat) 2: Bolzen mit einem Durchmesser von 25,4mm
Kategorie (Kat) 3: Bolzen mit einem Durchmesser von 32mm

Vergleich der Varianten

Artikelnummer43754378438191119624
VarianteHülsenlänge 270 mm, Arbeitslänge 385-585 mmHülsenlänge 330 mm, Arbeitslänge 450-650 mmHülsenlänge 370 mm, Arbeitslänge 490-690 mmHülsenlänge 405 mm, Arbeitslänge 520-770 mmHülsenlänge 510 mm, Arbeitslänge 620-870 mm
Preis25,00€25,90€28,90€28,90€33,90€
AnwendungArbeitslänge: ca. 385-585 mmArbeitslänge: ca. 450-650 mmArbeitslänge: ca. 490-690 mmArbeitslänge: ca. 520-770 mmArbeitslänge: ca. 620-870 mm
ArtikelinfoHülsenlänge 270 mmHülsenlänge 330 mmHülsenlänge 370 mmHülsenlänge 405 mmHülsenlänge 510 mm
Länge60,00cm
Breite90,50mm
Höhe40,50mm
Kat.1-11-11-11-11-1
Gewinde metrischM30M30M30M30M30
Gewicht4,00kg4,50kg4,40kg2,50kg4,20kg
