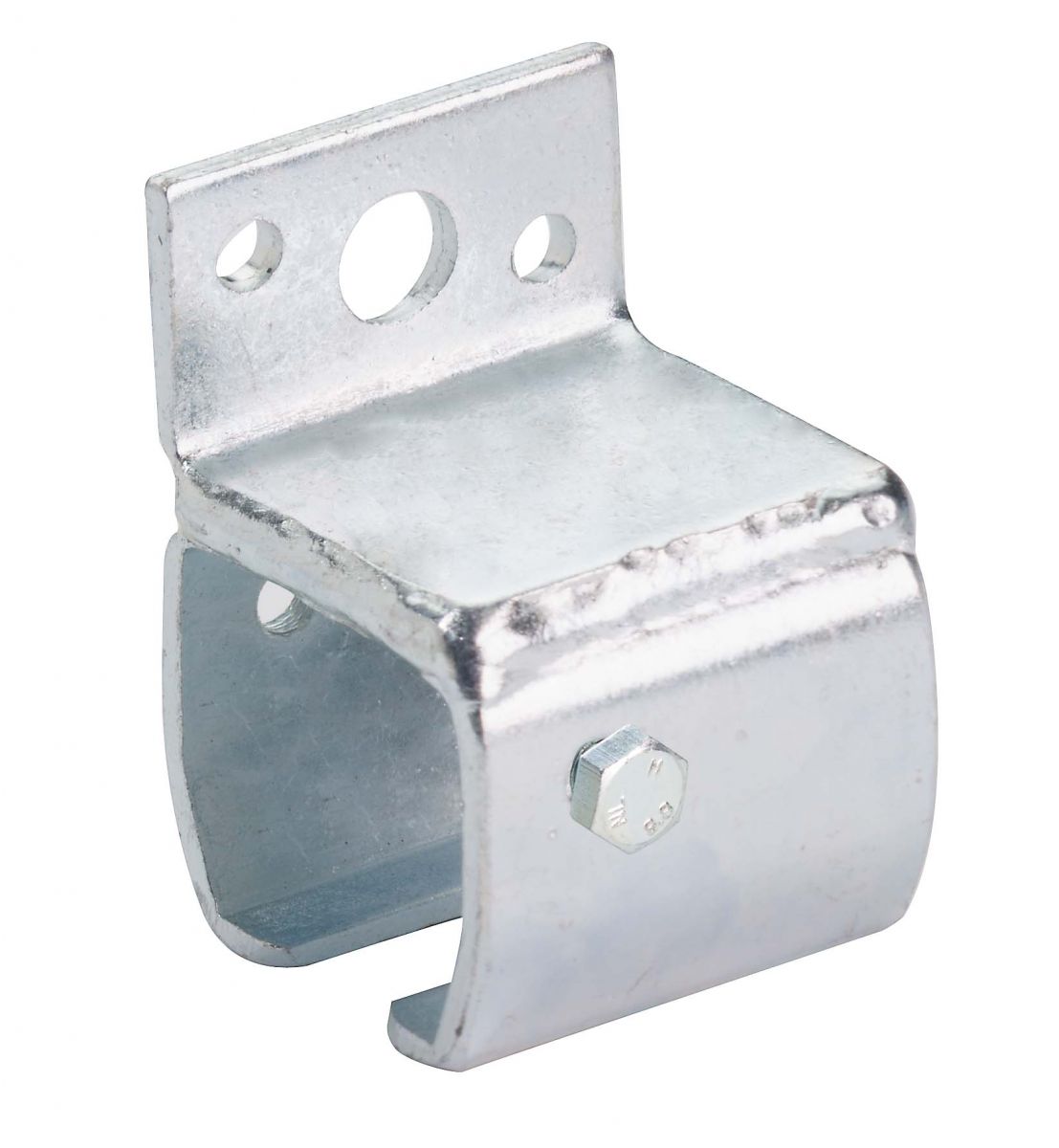

Verzinkte Wandmuffe Typ 30 zur stabilen und wandnahen Befestigung von Laufschienen für Schiebetore.
Die Wandmuffe Typ 30 dient der stabilen und wandnahen Befestigung von Laufschienen bei Schiebetoren und Schiebetüren im Innen- und Außenbereich. Sie eignet sich für robuste Anwendungen in landwirtschaftlichen Gebäuden, Stallungen, Werkstätten sowie Hallen und unterstützt eine sichere Führung der Laufschiene entlang der Wandkonstruktion. Die verzinkte Stahlkonstruktion ist für den dauerhaften Einsatz in anspruchsvollen Umgebungen ausgelegt.
Die Wandmuffe ist passend für Laufschienen Typ 30 und ermöglicht eine platzsparende Montage der Schienenanlage. Die stabile Ausführung in Industriequalität unterstützt eine zuverlässige Befestigung auch bei größeren Toranlagen. Durch die wandnahe Bauweise eignet sich die Muffe besonders für Schiebetore mit begrenztem Platzangebot entlang der Wandführung.
Vorteile:
Deckennahe, optisch schlanke Montage der Laufschiene
Klassische, einfache Montageoption, direkt unter dem tragenden Holzbalken oder Betonsturz
Für Innen- und Außenbereich
Nachteile:
Nur möglich bei tragfähigem Sturz oder Holzkonstruktion.
Verringert die Durchfahrt/Durchgangshöhe, da es in der lichten Höhe montiert wird.

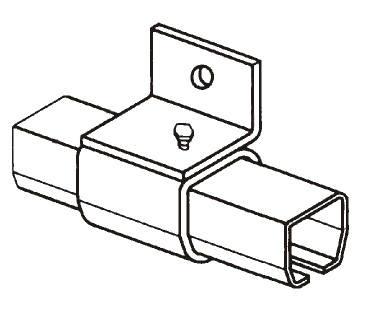

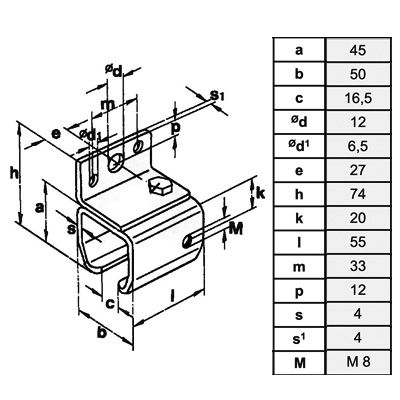

Die verzinkte Wandmuffe wird direkt an eine senkrechte Wand (Träger) befestigt und trägt die Laufschiene. (max. Abstand zwischen 2 Muffen 750 mm).

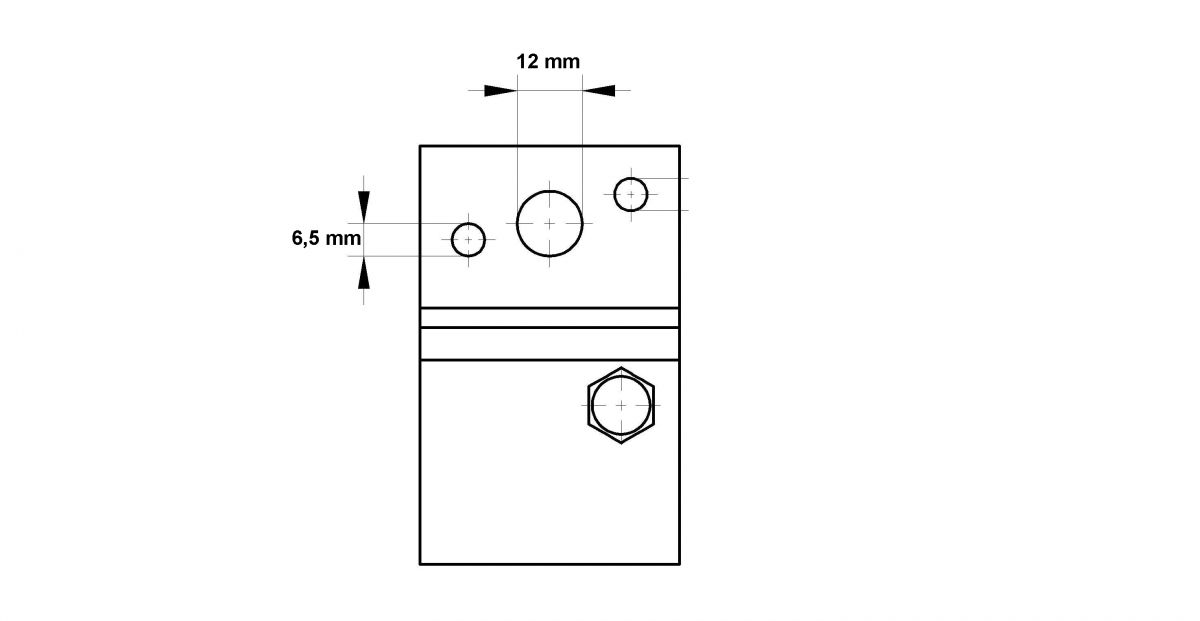

Die große Bohrung mittig dient zur ersten Fixierung um die Konstruktion auszurichten.
Anschließend die zwei äußeren Bohrungen verschrauben und abschließend die entahltene Stellschraube zur entgültigen Fixierung anziehen.
Hersteller/Verantwortliche Person
Heinr. Betz Söhne GmbH & Co. KG, Blumenstr. 24, 42477 Radevormwald, Deutschland, info@betzsoehne.de
Für eine langlebige und stabile Schiebetoranlage empfiehlt sich die Montage der Wandmuffen an tragfähigen Wand- oder Stahlkonstruktionen mit gleichmäßigen Befestigungsabständen.
