Weidezaun-Erdungsset 3-fach mit 3 Erdstäben

Produktbeschreibung

Das Weidezaun-Erdungsset 3-fach enthält drei feuerverzinkte Erdstäbe und die passenden Anschlusskabel zum Aufbau einer mehrteiligen Erdung für Elektrozaunanlagen. Das 1 m lange Spezial-Erdanschlusskabel verbindet das Weidezaungerät mit dem ersten Erdstab. Zwei weitere Erdanschlusskabel mit jeweils 3 m Länge verbinden die drei Erdstäbe untereinander.

Die Erdstäbe werden möglichst tief in feuchtes Erdreich eingeschlagen. Zwischen mehreren Erdstäben ist ein Abstand von 3 m vorgesehen, sodass die beiden 3-m-Kabel direkt zur Verbindung der drei Erdungspunkte eingesetzt werden können. Die feuerverzinkten Stahlstäbe besitzen eine M6-Edelstahlschraube sowie zusätzliche M8- und M12-Bohrungen. Die Anschlusskabel sind mit M8-Ösen für feste Schraubverbindungen ausgestattet. Nach der Montage sollten Erdung und Zaunspannung kontrolliert werden.

Hersteller/Verantwortliche Person
Siepmann GmbH, Wittener Landstraße 19, 58313 Herdecke, Deutschland, info@siepmann.net

Material & technische Daten

Settyp: Weidezaun-Erdungsset 3-fach
Marke Komponenten: AKO Weidezaun
Anzahl Erdstäbe: 3
Material Erdstäbe: Stahl feuerverzinkt
Anschluss Erdstäbe: M6 Edelstahlschraube
Zusätzliche Bohrungen Erdstäbe: M8 und M12
Empfohlener Abstand zwischen Erdstäben: 3 m
Anzahl Verbindungskabel zwischen Erdstäben: 2
Länge Verbindungskabel: jeweils 3 m
Anschluss Verbindungskabel: M8 Anschlussösen
Leiter Verbindungskabel: verzinnte Kupferader aus gebündelten Kupferlitzen
Leiterquerschnitt Verbindungskabel: 1 mm²
Leiterdurchmesser Verbindungskabel: 1,32 mm
Außendurchmesser Verbindungskabel: ca. 7 mm
Widerstand Verbindungskabel: 0,025 Ohm/m
Ausführung Verbindungskabel: einfach isoliert
Spezial Erdanschlusskabel Länge: 1 m
Spezial Erdanschlusskabel Anschluss: 2 M8 Anschlussösen
Einsatz Spezial Erdanschlusskabel: Verbindung zwischen Weidezaungerät und Erdstab

Eigenschaften & Vorteile

Drei Erdstäbe für den Aufbau einer mehrteiligen Erdung
Feuerverzinkter Stahl für den dauerhaften Außeneinsatz
Zwei 3 m Kabel verbinden die Erdstäbe untereinander
1 m Spezialkabel verbindet Weidezaungerät und ersten Erdstab
M8 Anschlussösen ermöglichen feste Schraubverbindungen
Erdstäbe mit M6 Edelstahlschraube für Anschlusskabel
Zusätzliche M8 und M12 Bohrungen an den Erdstäben
Für mobile und stationäre Elektrozaunanlagen geeignet
Abgestimmte Kabellängen für 3 m Abstand zwischen Erdstäben

Anwendungsbereiche

Erdung von Weidezaungeräten
Aufbau einer dreifachen Elektrozaun-Erdung
Erweiterung bestehender Erdungsanlagen
Stationäre Weidezaunanlagen
Mobile Elektrozaunanlagen
Weidezäune auf Koppeln und Weideflächen

Praktische Anwendung

Weidezaungerät vor Beginn der Montage ausschalten
Für die Erdung einen möglichst feuchten Bodenbereich auswählen
Ersten Erdstab möglichst tief in das Erdreich einschlagen
Zweiten und dritten Erdstab jeweils mit 3 m Abstand positionieren
1 m Spezial-Erdanschlusskabel zwischen Weidezaungerät und erstem Erdstab montieren
Ersten und zweiten Erdstab mit einem 3 m Erdanschlusskabel verbinden
Zweiten und dritten Erdstab mit dem zweiten 3 m Erdanschlusskabel verbinden
Alle Schraubverbindungen fest anziehen und Kontaktstellen sauber halten
Weidezaungerät wieder in Betrieb nehmen
Erdung und Zaunspannung nach der Montage kontrollieren

Im Lieferumfang enthalten

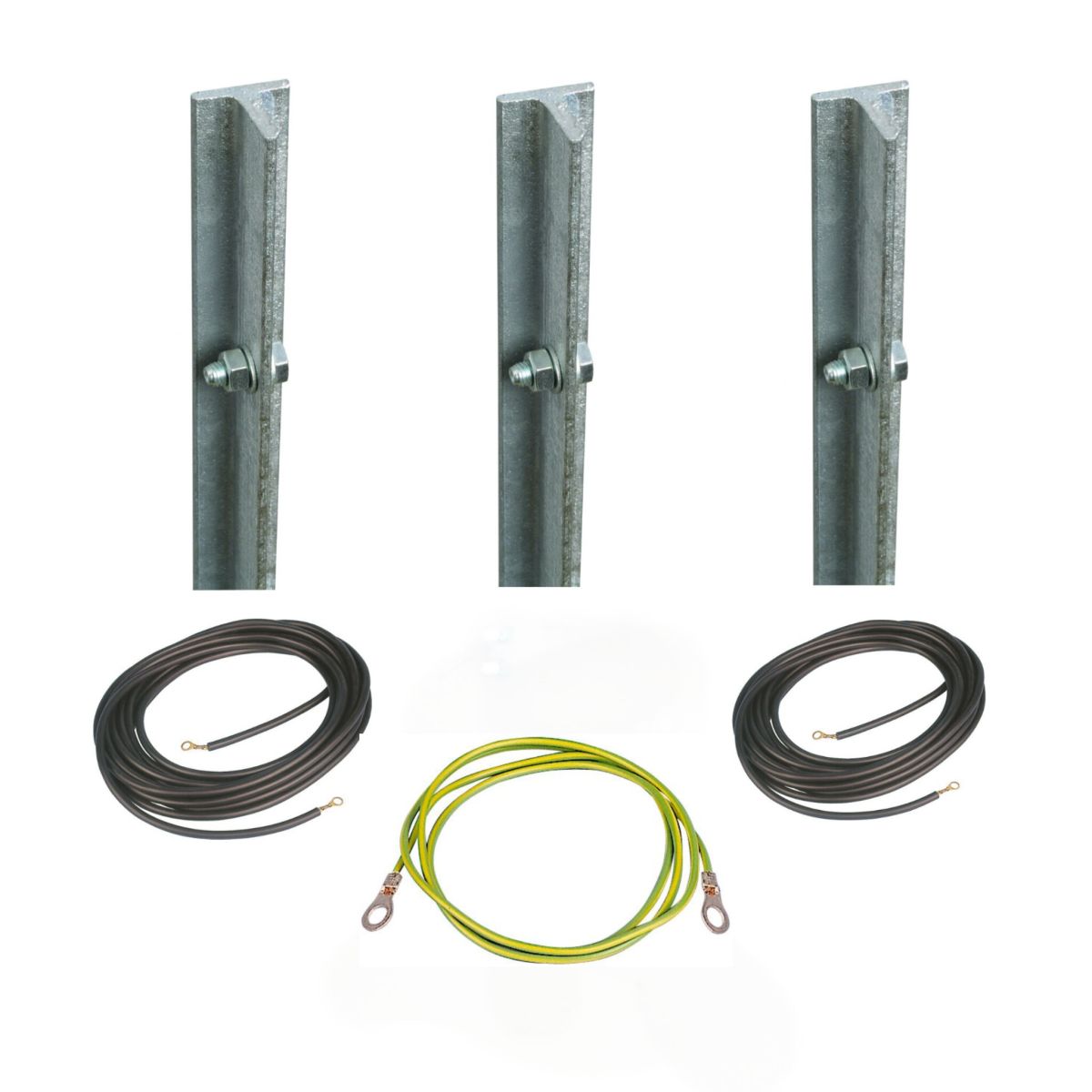

3x Spezial Erdstab aus feuerverzinktem Stahl
2x Zaunleitungs- und Erdanschlusskabel mit M8 Ösen, 3 m
1x Spezial Erdanschlusskabel mit 2 M8 Ösen, 1 m

Unser Experten-Tipp

Die Qualität der Erdung hängt wesentlich vom Boden ab. Setzen Sie die drei Erdstäbe möglichst in dauerhaft feuchtes Erdreich und halten Sie zwischen den Stäben jeweils 3 m Abstand. Bei sehr trockenem Boden sollte die Funktion der Erdung besonders sorgfältig über die Zaunspannung kontrolliert werden.

Häufig gestellte Fragen

Warum enthält das Set drei Erdstäbe?

Mit drei miteinander verbundenen Erdstäben lässt sich eine mehrteilige Erdungsanlage für das Weidezaungerät aufbauen. Entscheidend für die Funktion ist dabei ein guter Kontakt der Stäbe zum Erdreich.

Welchen Abstand sollten die drei Erdstäbe haben?

Zwischen den einzelnen Erdstäben sollte jeweils ein Abstand von 3 m eingehalten werden. Die beiden enthaltenen 3-m-Kabel sind auf diesen Aufbau abgestimmt.

Wo sollten die Erdstäbe eingeschlagen werden?

Wählen Sie möglichst feuchtes Erdreich und schlagen Sie die Erdstäbe möglichst tief ein. Trockener Boden verschlechtert den Stromfluss über die Erdung.

Wie werden die drei Erdstäbe miteinander verbunden?

Der erste und zweite sowie der zweite und dritte Erdstab werden jeweils mit einem der enthaltenen 3 m langen Erdanschlusskabel verbunden.

Wie wird das Weidezaungerät mit der Erdung verbunden?

Dafür ist das 1 m lange Spezial-Erdanschlusskabel vorgesehen. Es verbindet den Erdanschluss des Weidezaungeräts mit dem ersten Erdstab.

Welche Anschlüsse besitzen die Kabel?

Die enthaltenen Erdanschlusskabel sind mit M8 Anschlussösen ausgestattet und ermöglichen feste Schraubverbindungen.

Warum sind die Erdstäbe feuerverzinkt?

Die Feuerverzinkung schützt den Stahl vor Korrosion. Das ist bei Erdungsstäben wichtig, da Rost den elektrischen Kontakt und damit den Spannungsrücklauf beeinträchtigen kann.

Was sollte nach dem Aufbau der Erdung geprüft werden?

Kontrollieren Sie alle Schraubverbindungen sowie anschließend Erdung und Zaunspannung. So lässt sich feststellen, ob die Elektrozaunanlage zuverlässig arbeitet.
