SUEVIA Standtränken-Set 41A mit Heizung und Thermo-Rohr

Produktbeschreibung

Das SUEVIA Standtränken-Set 41A kombiniert ein beheizbares Tränkebecken mit einem isolierten Thermo-Rohr, einem Transformator und einem Thermostat zur automatischen Heizsteuerung. Die Zusammenstellung ermöglicht eine frostgeschützte Wasserversorgung für Rinder und Pferde in Stallungen und geschützten Außenbereichen. Die beheizte Gusseisenschale schützt das Tränkewasser bei niedrigen Temperaturen vor dem Einfrieren.

Das SUEVIA Tränkebecken 41A besitzt eine innen weiß emaillierte Gusseisenschale, eine leichtgängige Druckzunge und ein rückschlagfreies Ventil. Die Tiere lösen den Wasserzulauf durch Betätigung der Druckzunge selbst aus. Das doppelwandige, isolierte Thermo-Rohr dient als Standfuß und schützt den darin verlaufenden Wasseranschluss vor Kälteeinwirkung. Der enthaltene Transformator versorgt die Beckenheizung mit der erforderlichen Niederspannung. Über den Thermostat T-15 WD lässt sich die Stromversorgung des Transformators abhängig von der Umgebungstemperatur automatisch ein- und ausschalten.

Wenn Sie eine beheizte Standtränke für Ihre Rinder oder Pferde einrichten möchten, erhalten Sie mit diesem Set die aufeinander abgestimmten Hauptkomponenten für Tränke, Standmontage und elektrische Heizsteuerung. Beachten Sie bei der Installation, dass das Thermo-Rohr selbst keine elektrische Heizung besitzt und die Wasserzuleitung frostgeschützt ausgeführt werden muss. Wasseranschlussmaterial und elektrische Anschlussleitungen sind zusätzlich einzuplanen.

Hersteller/Verantwortliche Person
Siepmann GmbH, Wittener Landstraße 19, 58313 Herdecke, Deutschland, info@siepmann.net

Material & technische Daten

Tränkebecken: SUEVIA Modell 41A
Material Tränkschale: Gusseisen, innen weiß emailliert
Beheizung Tränkebecken: 24 V, 80 W
Frostschutz Tränkebecken: bis ca. ?25 °C bei fachgerechter Installation
Betätigung: leichtgängige Druckzunge
Ventil: rückschlagfreies Messingventil
Wasserzulauf: bis ca. 15 l/min
Wasserdruck: maximal 5 bar
Wasseranschluss: 1/2 Zoll Außengewinde
Tränkebeckenhöhe: 260 mm
Tränkeb eckendurchmesser: 350 mm
Thermo-Rohr: SUEVIA, doppelwandig mit Isolierung
Material Thermo-Rohr: Polyethylen (PE)
Thermo-Rohrhöhe: 600 mm
Thermo-Rohr-Innendurchmesser: 300 mm
Transformator: Eingang 230 V, Ausgang 24 V
Transformatorleistung: 100 W
Thermostat: T-15 WD von Vostermans Ventilation
Thermostat-Betriebsspannung: 230 V
Temperatureinstellbereich: ?5 bis +45 °C
Thermostat-Schutzart: IP54
Thermostat-Ausstattung: seitlicher Temperaturfühler
Heizsteuerung: automatische temperaturabhängige Ein- und Ausschaltung

Eigenschaften & Vorteile

Vier aufeinander abgestimmte Komponenten für eine beheizte Standtränke
Elektrisch beheizte Gusseisenschale zum Schutz des Tränkwassers vor Frost
Doppelwandiges Thermo-Rohr als isolierter Standfuß für das Tränkebecken
Passender Transformator zur Versorgung einer 24-V-Tränkenheizung
Temperaturabhängige Ein- und Ausschaltung über den enthaltenen Thermostat
Leichtgängige Druckzunge zur selbstständigen Wasserentnahme durch die Tiere

Anwendungsbereiche

Frostgeschützte Wasserversorgung in Rinderställen
Beheizte Tränkestellen in der Pferdehaltung
Winterbetrieb von Tränken in Offenställen
Wasserversorgung in Weideunterständen mit geschützter Installation
Standmontage einer beheizten Tränke mit temperaturgesteuerter Stromversorgung

Praktische Anwendung

Einen geeigneten, geschützten Aufstellort für die Standtränke festlegen und die frostgeschützte Wasserzuführung sowie die elektrische Versorgung vorbereiten.
Das isolierte SUEVIA Thermo-Rohr entsprechend den Montagevorgaben aufstellen und die Wasserzuleitung durch den Standfuß führen.
Das Tränkebecken 41A auf dem dafür vorgesehenen Thermo-Rohr montieren und den Wasseranschluss fachgerecht herstellen.
Die Wassermenge bei Bedarf durch Auswahl der mitgelieferten Düsen an den vorhandenen Wasserdruck anpassen.
Die Beckenheizung über den enthaltenen Transformator mit 24 V versorgen. Den Thermostat entsprechend den Installationshinweisen auf der 230-V-Seite zur temperaturabhängigen Steuerung des Transformators einsetzen.
Nach der Installation die Wasserzufuhr, die Funktion der Druckzunge und die elektrische Beheizung überprüfen.
Das Tränkebecken regelmäßig reinigen und vor Frostperioden die Heizfunktion kontrollieren.

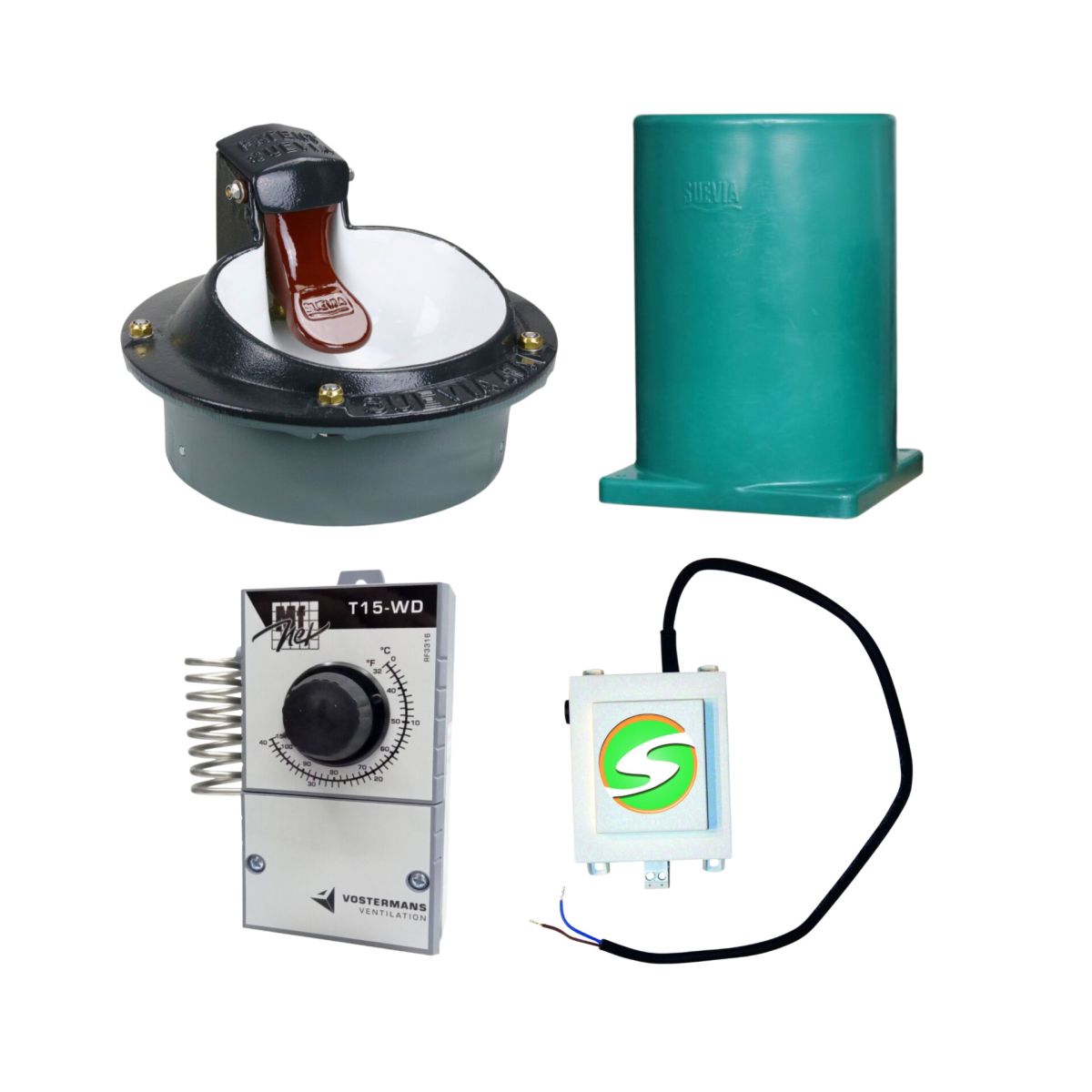

Im Lieferumfang enthalten

1 × SUEVIA Tränkebecken Modell 41A mit integrierter 24-V-Beheizung und Düsensatz (Art.-Nr. 4734)
1 × SUEVIA Thermo-Rohr 600 mm, doppelwandig und isoliert (Art.-Nr. 4285)
1 × Transformator 230/24 V, 100 W (Art.-Nr. 468)
1 × Thermostat T-15 WD, 230 V, mit seitlichem Temperaturfühler (Art.-Nr. 6830)

Unser Experten-Tipp

Berücksichtigen Sie bei der Planung nicht nur die Beheizung des Tränkebeckens, sondern auch den Frostschutz der Wasserzuleitung. Das Thermo-Rohr besitzt eine isolierende Doppelwand, jedoch keine eigene elektrische Heizung. Die Wasserzuführung unterhalb des Standfußes muss deshalb entsprechend frostgeschützt ausgeführt werden. Der enthaltene 100-W-Transformator ist für das einzelne Tränkebecken mit 80 W Heizleistung vorgesehen.

Häufig gestellte Fragen

Für welche Tiere ist das SUEVIA Standtränken-Set geeignet?

Das SUEVIA Standtränken-Set 41A ist für die Wasserversorgung von Rindern und Pferden zusammengestellt. Das enthaltene Tränkebecken eignet sich darüber hinaus auch für Schweine.

Wie viele Tiere können mit der Standtränke versorgt werden?

Das SUEVIA Tränkebecken 41A ist für etwa 15 bis 20 Tiere ausgelegt. Die tatsächliche Versorgung hängt unter anderem von der Tiergruppe und dem Wasserbedarf ab.

Bis zu welcher Temperatur ist die beheizte Tränke frostgeschützt?

Das SUEVIA Tränkebecken 41A ist bei fachgerechter Installation bis ungefähr ?25 °C frostgeschützt. Dieser Wert bezieht sich auf das beheizte Tränkebecken und bedeutet nicht, dass die gesamte Wasserzuleitung ohne weitere Frostschutzmaßnahmen geschützt ist.

Wird für das Tränkebecken ein 100-W-Transformator benötigt?

Das SUEVIA Tränkebecken 41A benötigt eine 24-V-Versorgung für seine 80-W-Heizung. Der im Set enthaltene 100-W-Transformator ist für den Betrieb eines einzelnen Tränkebeckens ausreichend dimensioniert.

Beheizt das Thermo-Rohr auch die Wasserleitung?

Das SUEVIA Thermo-Rohr ist ein doppelwandiger, isolierter Standfuß. Es besitzt keine eigene elektrische Beheizung. Deshalb muss die Wasserzuleitung entsprechend frostgeschützt installiert werden.

Welche Aufgabe übernimmt der Thermostat T-15 WD?

Der Thermostat T-15 WD ermöglicht die automatische Ein- und Ausschaltung der Tränkenheizung abhängig von der eingestellten Temperatur. Er steuert dafür die 230-V-Versorgung des Transformators und nicht unmittelbar die 24-V-Heizung im Tränkebecken.

Ist das SUEVIA Tränkebecken für Hochdruck-Wasserleitungen geeignet?

Das SUEVIA Tränkebecken 41A besitzt ein Hochdruckventil für einen Wasserdruck bis maximal 5 bar. Durch den Wechsel der mitgelieferten Düsen lässt sich die Wassermenge an den vorhandenen Wasserdruck anpassen.

Kann die beheizte Standtränke in einem Offenstall verwendet werden?

Das SUEVIA Standtränken-Set 41A kann für Tränkestellen in Offenställen und geschützten Außenbereichen eingesetzt werden. Entscheidend sind eine fachgerechte elektrische Installation, eine geschützte Aufstellung und die frostgeschützte Wasserzuführung.

Sind alle Anschlussmaterialien für die Montage enthalten?

Das SUEVIA Standtränken-Set 41A enthält Tränkebecken, Thermo-Rohr, Transformator und Thermostat. Wasserrohre, Anschlussverschraubungen, elektrische Anschlussleitungen und das erforderliche Befestigungsmaterial müssen entsprechend der Einbausituation zusätzlich eingeplant werden.
