Heizgerät Modell 303 von SUEVIA

Produktbeschreibung

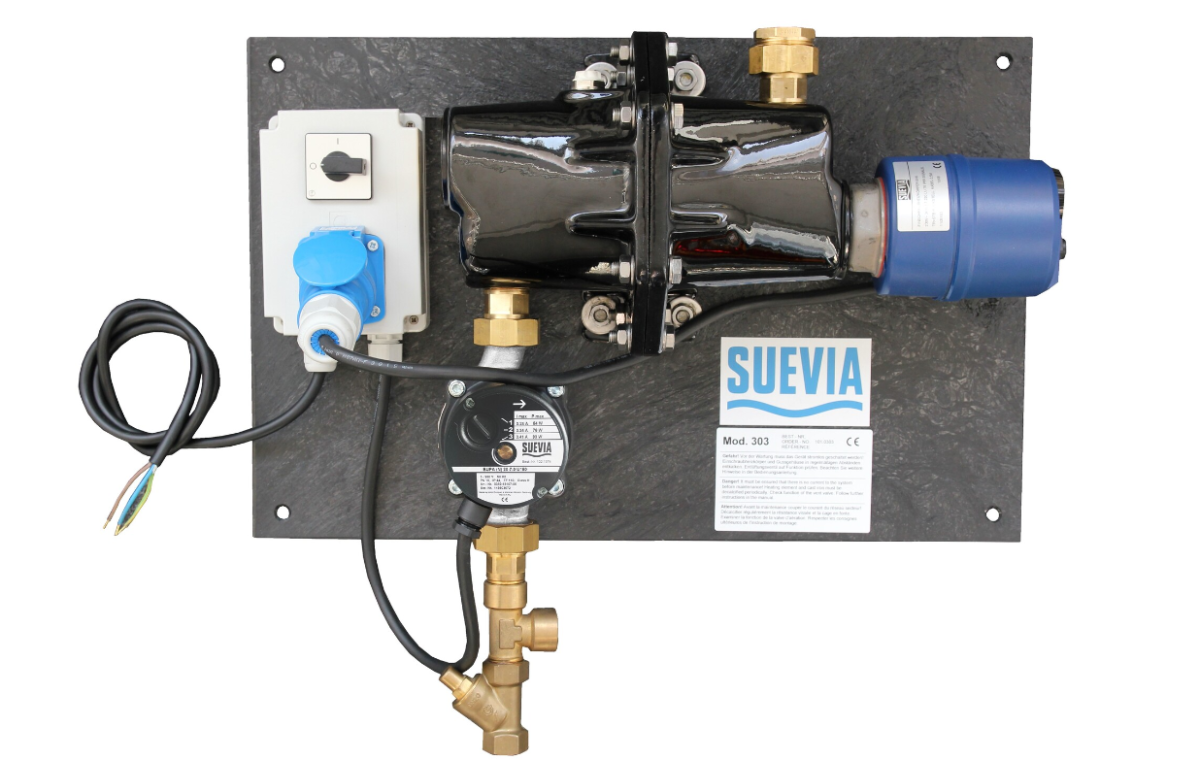

Das Heizgerät Modell 303 von SUEVIA ist ein leistungsstarkes Heizgerät mit Umlaufheizung zum Frostfreihalten von Wasser in isolierten Ringleitungen. Es ist für Tränkesysteme in Außenklima Stallungen und frostgefährdeten Stallbereichen vorgesehen, in denen Rinder, Pferde, Schweine oder Schafe auch bei Minustemperaturen zuverlässig mit temperiertem Wasser versorgt werden sollen.

Das Gerät arbeitet mit einem 3000 Watt Heizstab und einer 230 Volt Umwälzpumpe. Es ist für isolierte Ringleitungen mit 1/2 Zoll oder 3/4 Zoll und einer maximalen Leitungslänge von ca. 200 m einschließlich Rücklaufleitung ausgelegt. Die gewünschte Vorlauftemperatur kann über einen Drehregler eingestellt werden. Thermostat, Überhitzungsschutz, Entlüftungsventil, Überdruckventil, Rückschlagventil und Rückschlagklappe unterstützen einen sicheren und kontrollierten Betrieb.

Montagehinweis

Montageschema (Heizgerät mit Wasserumwälzung und verschiedenen Tränkebecken) Abb. 2:

Heizgerät
Umwälzpumpe
Rückschlagventile
Ein-/Aus-Schalter
N F I-Schalter (230 V; 25; 0,03 A)
Tränken
Entlüftungsventil
Überdruckventil
Isolierung (unbedingt erforderlich)
Wasserablauf
Isolierung (empfohlen)
Wasserabsperrhahn

Vergessen Sie nicht, die Zuleitung gegen Erfrieren zu schützen!

Die maximale Gesamtleitungslänge von 200 m ist nur bei isolierten Leitungen zu erreichen - die Anzahl der Tränkestellen, vor allem von offenen Trogtränken, reduziert ebenfalls die maximal erreichbare Länge.

Hersteller/Verantwortliche Person
SUEVIA HAIGES GmbH, Max-Eyth-Str. 1, 74366 Kirchheim am Neckar, Deutschland, info@suevia.com

Material & technische Daten

Artikelnummer: 4115
Marke: SUEVIA
Modell: 303
Produkttyp: Heizgerät mit Umlaufheizung
Info: Hochdruck
Spannung: 230 V
Heizleistung: 3000 W
Stromaufnahme: 3000 W
Umwälzpumpe: 230 V, 93 W
Umwälzpumpe Shopangabe: ca. 100 W bei Stufe 3
Gehäuse: hochwertiges Gusseisen, emailliert
Montage: auf Grundplatte vormontiert
Wasseranschlüsse: 3/4 Zoll
Geeignet für: isolierte Ringleitungen mit 1/2 Zoll oder 3/4 Zoll
Maximale Leitungslänge: ca. 200 m einschließlich Rücklaufleitung
Temperaturregelung: Drehregler am Gerät
Sicherheit: thermostatisch geregelt mit Überhitzungsschutz
Betriebsdruck Empfehlung: 1 bis 4 bar ideal
Ventil Druckangabe: bis 6 bar
Länge: 50,00 cm
Breite: 40,00 cm
Gewicht: 23,20 kg
GTIN: 4025338000726

Eigenschaften & Vorteile

Heizgerät mit Umlaufheizung für Tränkesysteme
Zum Frostfreihalten von Wasser in isolierten Ringleitungen
Geeignet für Ringleitungen mit 1/2 Zoll oder 3/4 Zoll
Für Leitungslängen bis ca. 200 m einschließlich Rücklaufleitung
3000 Watt Heizleistung für größere Tränkekreise
230 Volt Betrieb mit integrierter Umwälzpumpe
Thermostatisch geregeltes Heizelement
Vorlauftemperatur über Drehregler einstellbar
Mit eingebautem Überhitzungsschutz
Anschlussfertig auf Grundplatte montiert

Anwendungsbereiche

Außenklima Stallungen mit frostgefährdeten Tränkekreisen
Rinderställe mit isolierter Ringleitung
Pferdeställe mit zentraler Frostsicherung der Wasserversorgung
Schweineställe mit Tränkekreis und Umlaufheizung
Schafställe mit temperierter Wasserversorgung
Stallanlagen mit mehreren Tränkestellen an einer Ringleitung
Isolierte Wasserleitungen mit 1/2 Zoll oder 3/4 Zoll

Praktische Anwendung

Heizgerät in die isolierte Ringleitung des Tränkesystems einbinden
Vor und Rücklaufleitung fachgerecht anschließen
Wasseranschlüsse mit 3/4 Zoll passend zur Installation herstellen
Ringleitung vollständig isolieren
Vorlauftemperatur über den Drehregler am Gerät einstellen
Umwälzpumpe und Wasserzirkulation prüfen
Entlüftungsventil, Überdruckventil und Rückschlagventile kontrollieren
Fehlerstrom Schutzschalter 30 mA bauseits vorsehen
Anlage vor Frostperioden auf Funktion prüfen

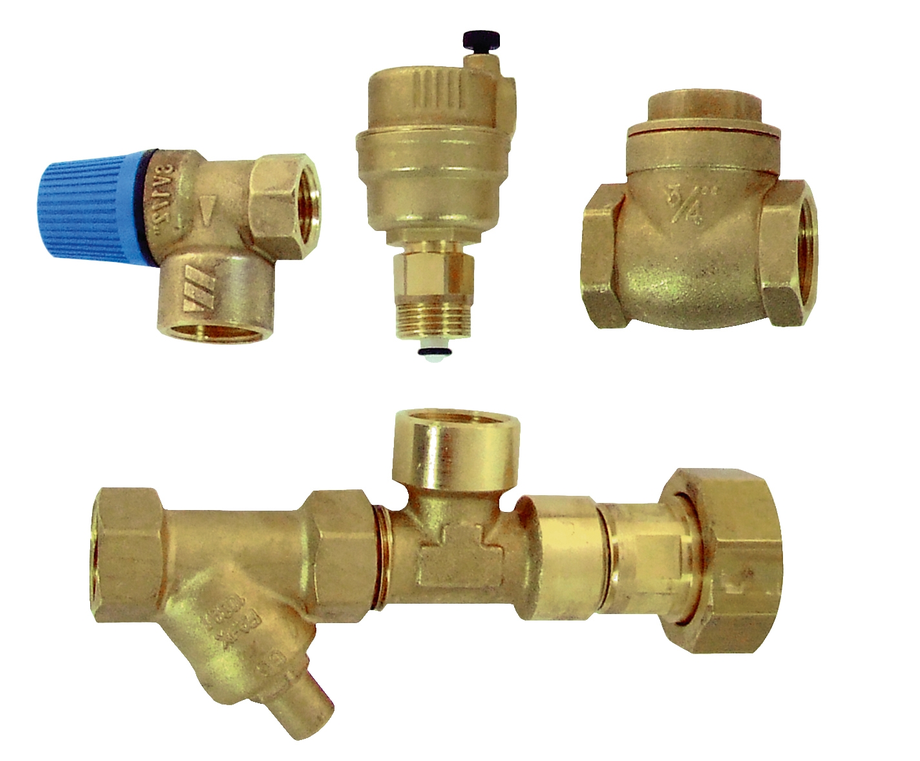

Im Lieferumfang enthalten

1x Heizgerät Modell 303 von SUEVIA
1x Umwälzpumpe 230 V
1x Entlüftungsventil
1x Überdruckventil
1x Rückschlagventil
1x Rückschlagklappe
1x vormontierte Grundplatte

Unser Experten-Tipp

Bei Heizgeräten für Ringleitungen entscheidet die Isolierung der Wasserleitung wesentlich über die Leistung im Winterbetrieb. Die maximale Leitungslänge von ca. 200 m wird nur bei gut isolierten Leitungen erreicht; offene Trogtränken und ungeschützte Leitungsabschnitte können die nutzbare Länge verringern.

Häufig gestellte Fragen

Wofür wird das Heizgerät Modell 303 von SUEVIA verwendet?

Es wird zum Frostfreihalten von Wasser in isolierten Ringleitungen von Tränkesystemen eingesetzt.

Für welche Tierarten ist das Heizgerät geeignet?

Das Heizgerät ist für Tränkesysteme in Stallungen für Rinder, Pferde, Schweine und Schafe vorgesehen.

Welche Heizleistung hat das Modell 303?

Das Heizgerät hat eine Heizleistung von 3000 Watt.

Mit welcher Spannung wird das Heizgerät betrieben?

Das Modell 303 wird mit 230 Volt betrieben.

Wie lang darf die Ringleitung maximal sein?

Das Heizgerät ist für isolierte Ringleitungen bis ca. 200 m einschließlich Rücklaufleitung ausgelegt.

Für welche Rohrgrößen ist das Heizgerät vorgesehen?

Es ist für isolierte Ringleitungen mit 1/2 Zoll oder 3/4 Zoll vorgesehen.

Kann die Vorlauftemperatur eingestellt werden?

Ja, die gewünschte Vorlauftemperatur kann über einen Drehregler am Gerät eingestellt werden.

Ist eine Umwälzpumpe enthalten?

Ja, das Gerät ist mit einer Umwälzpumpe ausgestattet. Die Herstellerangabe nennt 230 V und 93 W.

Welche Sicherheitsausstattung ist vorhanden?

Das Heizelement ist thermostatisch geregelt und besitzt einen eingebauten Überhitzungsschutz. Entlüftungsventil, Überdruckventil, Rückschlagventil und Rückschlagklappe sind enthalten.

Was muss bauseits bei der Installation beachtet werden?

Ein Fehlerstrom Schutzschalter 30 mA muss bauseits vorhanden sein. Außerdem müssen Zuleitung und Ringleitung gegen Frost geschützt und ausreichend isoliert werden.

Download Montageanleitung Mod. 303
