Frostschutz-Set SUEVIA 46 mit Heizkabel und Frostwächter

Produktbeschreibung

Das Frostschutz-Set Tränkebecken SUEVIA Modell 46 kombiniert ein beheizbares Tränkebecken mit einem Transformator, einem separaten Frostschutz-Heizkabel und einem automatischen Frostwächter. Die Zusammenstellung ermöglicht eine frostgeschützte Wasserversorgung für Rinder und Pferde in Stallungen, Offenställen und geschützten Tränkebereichen. Dabei werden sowohl das Tränkebecken als auch ein frostgefährdeter Abschnitt der Wasserzuleitung beheizt.

Das SUEVIA Tränkebecken Modell 46 besitzt eine vollständig emaillierte Gusseisenschale und ein leichtgängiges Rohrventil. Die Wassermenge lässt sich von außen stufenlos regulieren. Der enthaltene Transformator übernimmt die Niederspannungsversorgung der integrierten Beckenheizung. Für die zusätzliche Beheizung der Wasserzuleitung ist ein separates Frostschutz-Heizkabel vorgesehen, das direkt mit Netzspannung arbeitet und einen eigenen Temperaturschalter besitzt.

Der Frostwächter ergänzt die Zusammenstellung um eine automatische Temperatursteuerung für einen angeschlossenen elektrischen Verbraucher. Wenn Sie eine Tränkestelle für den Winter vorbereiten möchten, können Sie damit die Stromversorgung bei Frostgefahr automatisch einschalten lassen. Beachten Sie bei der Installation, dass Beckenheizung und Rohrheizkabel unterschiedliche Spannungen benötigen und der Frostwächter nur eine Schutzkontaktkupplung besitzt. Für die gemeinsame Steuerung beider Heizsysteme muss die elektrische Verteilung entsprechend geplant werden.

Hersteller/Verantwortliche Person
Siepmann GmbH, Wittener Landstraße 19, 58313 Herdecke, Deutschland, info@siepmann.net

Material & technische Daten

Tränkebecken: SUEVIA Modell 46 mit Rohrventil
Schalenmaterial: Gusseisen, vollständig emailliert
Wasseranschluss: wahlweise von oben oder unten
Wassermengenregulierung: stufenlos über außen liegende Regulierschraube
Heizspannung Tränkebecken: 24 V
Heizleistung Tränkebecken: 80 W
Transformator: Eingang 230 V, Ausgang 24 V, Nennleistung 100 W
Transformator-Ausführung: für ein Tränkebecken
Separates Frostschutz-Heizkabel: 2 m Heizlänge
Heizkabel-Betriebsspannung: 230 V
Heizkabel-Leistung: 32 W
Heizkabel-Anschlussleitung: 2 m mit Netzstecker
Heizkabel-Thermostat: automatische Einschaltung bei +3 °C
Geeignete Rohrmaterialien für das Heizkabel: PE, Kupfer und Eisen
Maximaler Rohrdurchmesser für das Heizkabel: 38 mm
Befestigungsabstand Heizkabel: etwa 30 cm
Zusätzliche Rohrisolierung: maximal 13 mm Stärke, nicht brennbar
Frostwächter: Temtech mit Schutzkontaktstecker und Schutzkontaktkupplung
Frostwächter-Einschalttemperatur: +3 °C
Frostwächter-Ausschalttemperatur: +8 °C
Frostwächter-Stromstärke: 16 A
Frostwächter-Schutzart: IP68
Frostwächter-Maximallast: 1000 W
Frostwächter-Leitungslänge: 1 m
Elektrische Versorgung: getrennte 24-V-Beckenheizung und 230-V-Rohrheizkabel
Sicherheit: Heizkabel nicht kürzen, überkreuzen oder überlappend verlegen

Eigenschaften & Vorteile

Kombinierter Frostschutz für Tränkebecken und Wasserzuleitung
Vollständig emaillierte Gusseisenschale für den Stalleinsatz
Leichtgängiges Rohrventil mit stufenlos regulierbarer Wassermenge
Einzel-Transformator zur Niederspannungsversorgung der Beckenheizung
Separates Rohrheizkabel mit integriertem Frostschutz-Temperaturschalter
Automatischer Frostwächter zur temperaturabhängigen Steuerung eines angeschlossenen Verbrauchers

Anwendungsbereiche

Frostgeschützte Wasserversorgung in Rinderställen
Beheizte Tränkestellen in Pferdeboxen
Winterbetrieb von Tränkebecken in Offenställen
Tränkestellen in Weideunterständen mit geschützter Installation
Zusätzliche Beheizung frostgefährdeter Wasserzuleitungen
Temperaturabhängige Steuerung geeigneter elektrischer Frostschutzgeräte

Praktische Anwendung

Einen geeigneten Montageplatz mit Wasseranschluss und fachgerechter Stromversorgung auswählen.
Das SUEVIA Tränkebecken Modell 46 an einer stabilen Wand oder einem geeigneten Rohrpfosten montieren.
Den Wasseranschluss wahlweise von oben oder unten herstellen und die gewünschte Wassermenge über die außen liegende Regulierschraube einstellen.
Den Transformator geschützt und außerhalb der Reichweite der Tiere installieren und die Beckenheizung fachgerecht mit der vorgesehenen Niederspannung versorgen.
Das separate Frostschutz-Heizkabel entlang des zu schützenden Wasserleitungsabschnitts verlegen. Die zulässigen Rohrmaterialien und Montagevorgaben beachten.
Das Heizkabel mit geeignetem Befestigungsmaterial etwa alle 30 cm fixieren. Überkreuzungen und Überlappungen der Heizleitung vermeiden.
Den Frostwächter zur Steuerung eines geeigneten Verbrauchers zwischen dessen Netzanschluss und einer passenden Steckdose einsetzen. Für die gemeinsame Steuerung mehrerer Verbraucher eine fachgerechte elektrische Verteilung vorsehen.
Vor der Inbetriebnahme Wasseranschluss, Ventilfunktion und beide Heizsysteme kontrollieren.
Während der Frostperiode die Funktion der Wasserversorgung regelmäßig überprüfen.

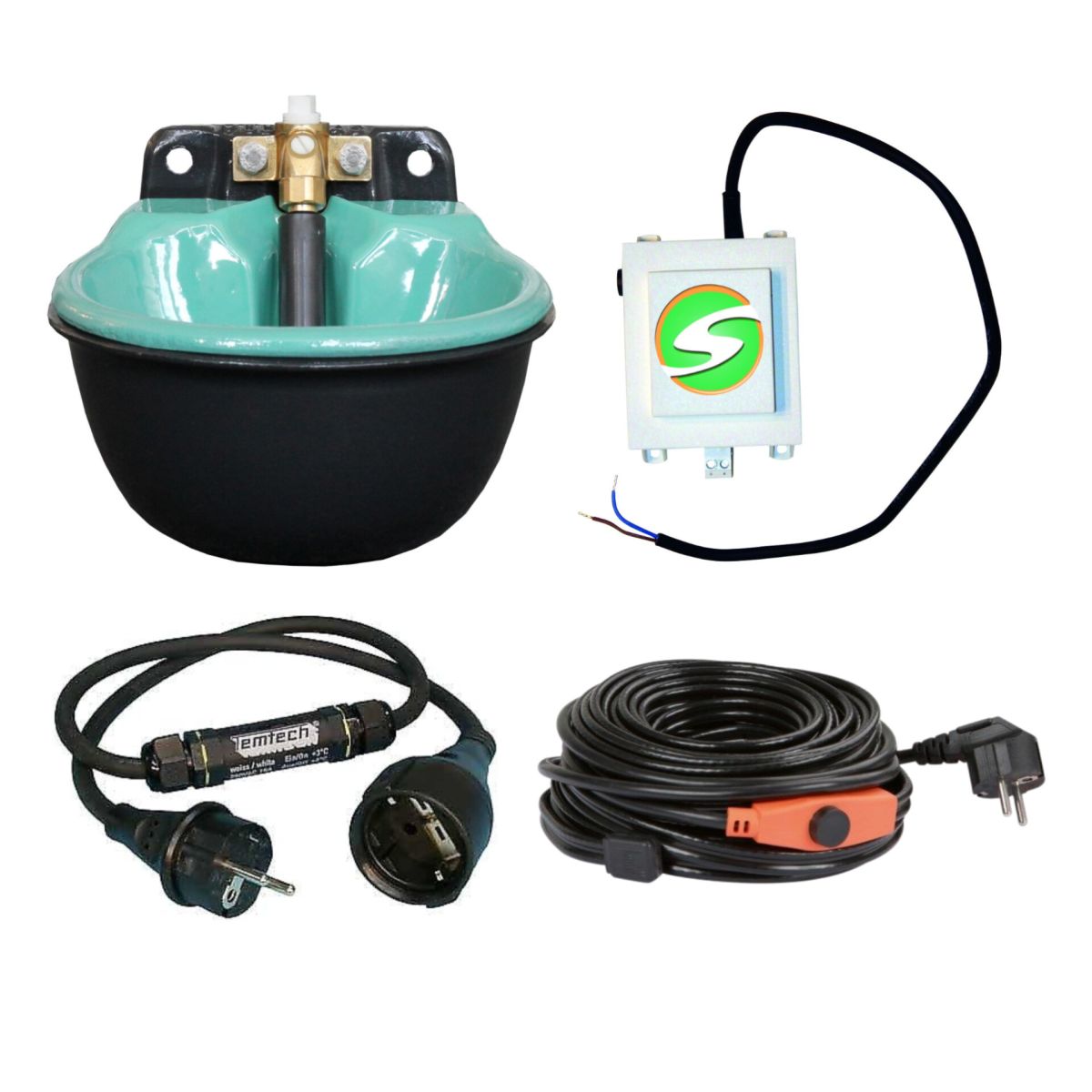

Im Lieferumfang enthalten

1 × SUEVIA Tränkebecken Modell 46 mit integrierter 24-V-Heizung (Art.-Nr. 5181)
1 × Frostschutz-Heizkabel mit 2 m Heizlänge, integriertem Thermostat und Netzstecker (Art.-Nr. 6136)
1 × Temtech Frostwächter mit Schuko-Anschlussleitung (Art.-Nr. 6925)
1 × Einzel-Transformator 230/24 V, 100 W (Art.-Nr. 468)

Unser Experten-Tipp

Planen Sie bei der Montage die beiden Heizsysteme getrennt: Der Transformator versorgt ausschließlich die Beckenheizung mit 24 V, während das zusätzliche Frostschutz-Heizkabel direkt mit 230 V betrieben wird. Das Rohrheizkabel besitzt bereits einen eigenen Thermostat. Wenn Sie beide Heizsysteme gemeinsam über den enthaltenen Frostwächter schalten möchten, benötigen Sie eine dafür ausgelegte elektrische Verteilung, da der Frostwächter nur eine Schutzkontaktkupplung besitzt.

Häufig gestellte Fragen

Für welche Tiere ist das Frostschutz-Set geeignet?

Das Frostschutz-Set mit SUEVIA Tränkebecken Modell 46 eignet sich für die frostgeschützte Wasserversorgung von Rindern und Pferden. Es kann in Stallungen, Offenställen und geschützten Tränkebereichen eingesetzt werden.

Welche Bereiche werden durch das Frostschutz-Set beheizt?

Das SUEVIA Tränkebecken Modell 46 besitzt eine integrierte Heizung für die Tränkschale. Das separate Frostschutz-Heizkabel dient zur Beheizung eines frostgefährdeten Wasserleitungsabschnitts. Darüber hinausgehende Leitungsbereiche müssen bei Frostgefahr gesondert geschützt werden.

Reicht der enthaltene Transformator für das Tränkebecken aus?

Der enthaltene Einzel-Transformator besitzt eine Nennleistung von 100 W und versorgt die 80-W-Heizung des SUEVIA Tränkebeckens Modell 46. Damit ist der Transformator für das einzelne Tränkebecken ausreichend dimensioniert.

Wird auch das separate Frostschutz-Heizkabel über den Transformator betrieben?

Das Frostschutz-Heizkabel des Sets benötigt einen eigenen 230-V-Netzanschluss. Der enthaltene Transformator ist ausschließlich für die 24-V-Heizung des SUEVIA Tränkebeckens vorgesehen. Die beiden Heizsysteme dürfen nicht gemeinsam an den 24-V-Ausgang angeschlossen werden.

Kann der Frostwächter beide Heizsysteme gleichzeitig steuern?

Der Temtech Frostwächter besitzt eine Schutzkontaktkupplung für einen angeschlossenen elektrischen Verbraucher. Für die gemeinsame Steuerung von Beckenheizung und separatem Heizkabel ist eine zusätzlich geplante, geeignete elektrische Verteilung erforderlich. Diese ist nicht Bestandteil des Sets.

Wird für das Heizkabel ein zusätzlicher Thermostat benötigt?

Das Frostschutz-Heizkabel verfügt bereits über einen integrierten Temperaturschalter, der die Heizleitung bei +3 °C einschaltet. Ein zusätzlicher Thermostat ist für diese automatische Einschaltung nicht erforderlich.

Für welche Wasserrohre eignet sich das Frostschutz-Heizkabel?

Das Frostschutz-Heizkabel eignet sich für Wasserleitungen aus PE, Kupfer und Eisen bis 38 mm Rohrdurchmesser. Bei Kunststoffrohren ist zusätzlich auf eine geeignete Wärmeverteilung zu achten, beispielsweise durch Alu-Klebefolie.

Kann das Frostschutz-Heizkabel gekürzt werden?

Das Frostschutz-Heizkabel darf nicht gekürzt werden. Heizkabelabschnitte dürfen außerdem weder überkreuzt noch übereinandergelegt werden. Die beheizte Länge muss deshalb bei der Planung berücksichtigt werden.

Welches Montagezubehör wird zusätzlich benötigt?

Das Frostschutz-Set enthält Tränkebecken, Transformator, Rohrheizkabel und Frostwächter. Wasseranschlussmaterial, elektrische Verbindungsleitungen und Befestigungsmaterial müssen entsprechend der Einbausituation ergänzt werden. Bei PE-Wasserleitungen ist außerdem eine geeignete Alu-Klebefolie für die Wärmeverteilung einzuplanen.
