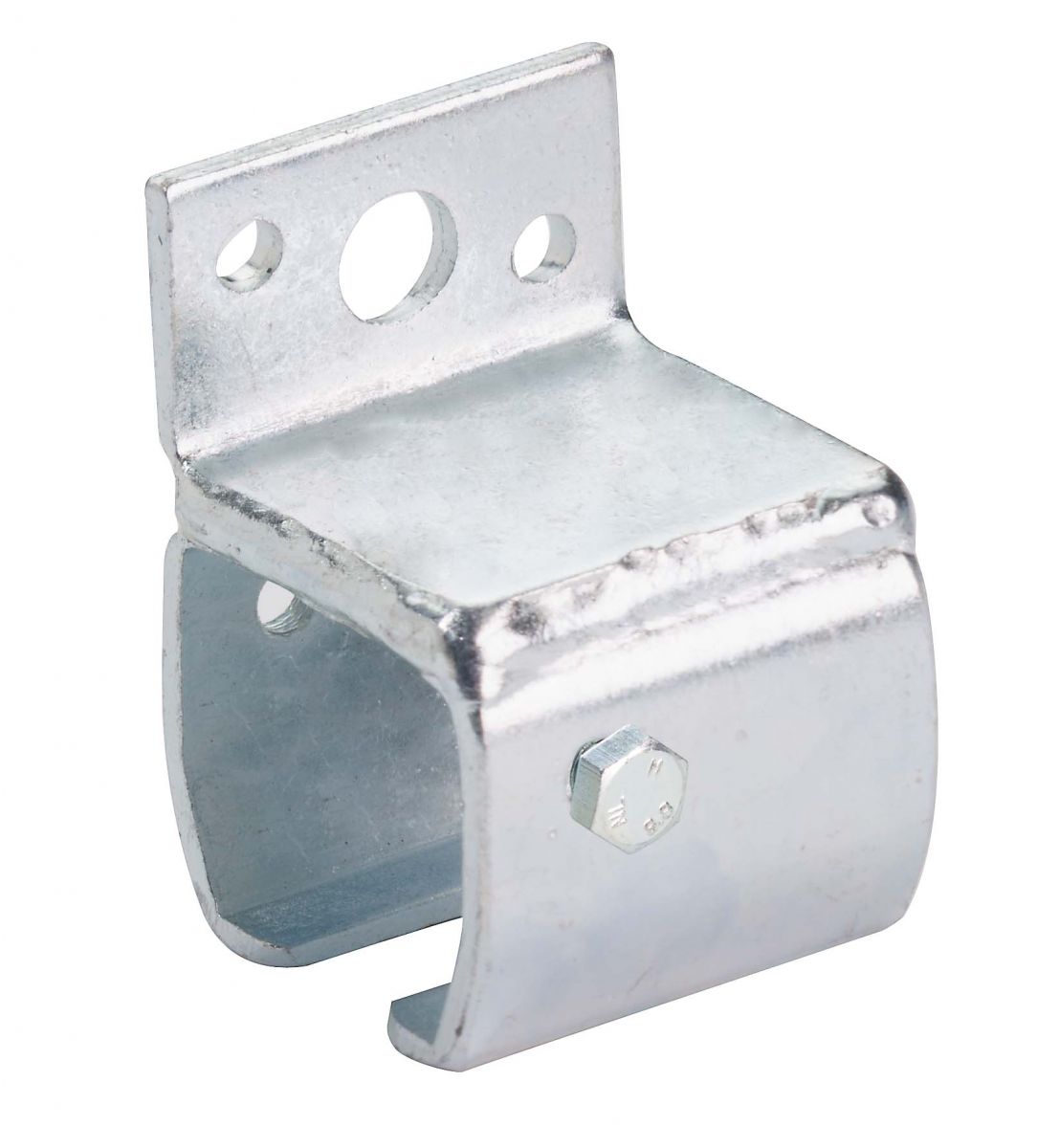

Verzinkte Wandmuffe zur wandnahen Befestigung von Laufschienen Typ 10 für Schiebetore bis 80 kg.
Die Wandmuffe für Laufschiene Typ 10 dient der wandnahen Befestigung von Laufschienen bei Schiebetoren und Schiebetüren. Die Muffe wird unmittelbar an Wand, Träger oder Balkenkonstruktionen montiert und trägt die Laufschiene zuverlässig im Innen- und Außenbereich. Die verzinkte Stahlkonstruktion eignet sich für robuste Anwendungen in Stallungen, Hallen, Werkstätten sowie landwirtschaftlichen Gebäuden.

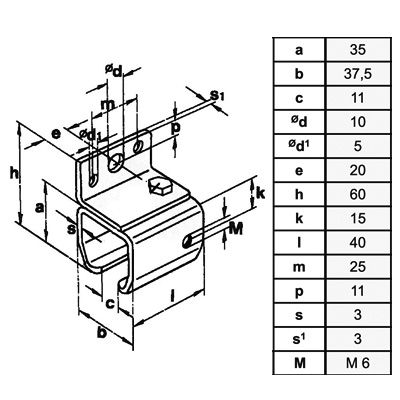

Die Wandmuffe ist für Laufschienen Typ 10 mit den Abmessungen 30 x 28 mm ausgelegt. Die Montage erfolgt mit maximal 750 mm Abstand zwischen den Muffen, um eine stabile Führung der Schiebetoranlage zu unterstützen. Die enthaltene verzinkte Stellschraube ermöglicht die Fixierung der Laufschiene nach der Ausrichtung. Durch die wandnahe Bauweise eignet sich die Muffe besonders für platzsparende und optisch schlanke Montagesituationen.
Vorteile:
Deckennahe, optisch schlanke Montage der Laufschiene
Klassische, einfache Montageoption, direkt unter dem tragenden Holzbalken oder Betonsturz
Für Innen- und Außenbereich
Nachteile:
Nur möglich bei tragfähigem Sturz oder Holzkonstruktion.
Verringert die Durchfahrt/Durchgangshöhe, da es in der lichten Höhe montiert wird.

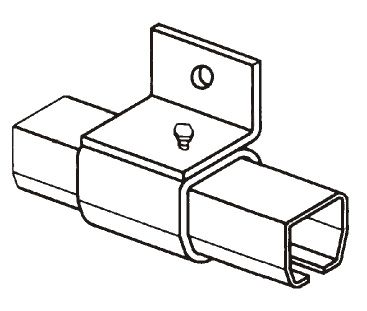

Die verzinkte Wandmuffe wird direkt an eine senkrechte Wand (Träger) befestigt und trägt die Laufschiene. (max. Abstand zwischen 2 Muffen 750 mm).

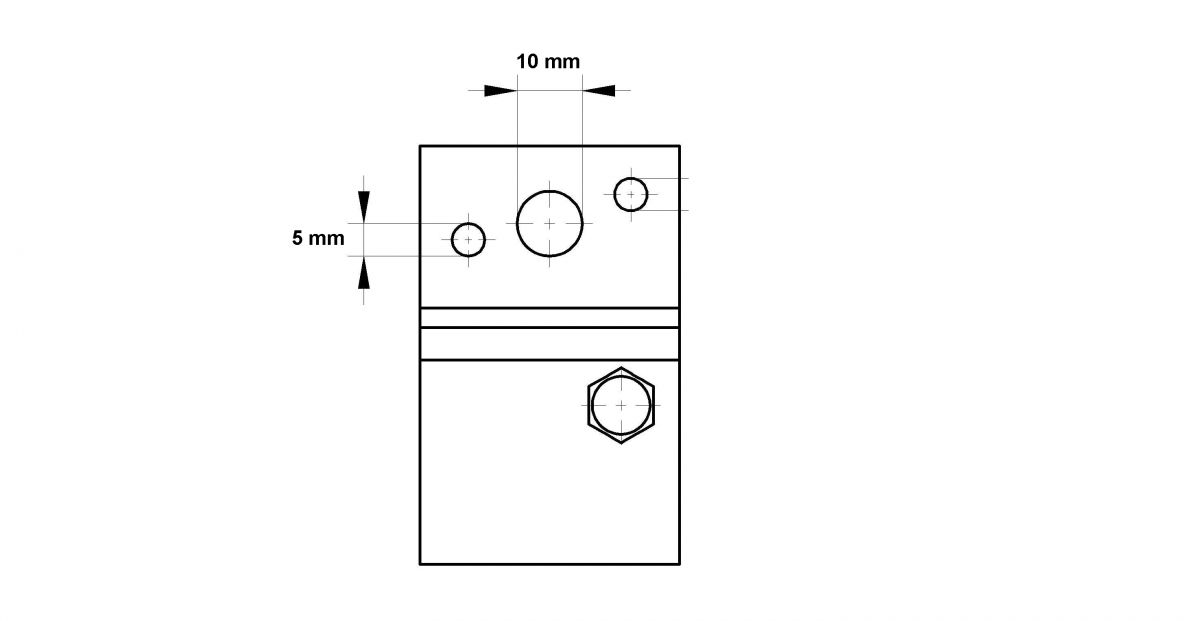

Die große Bohrung mittig dient zur ersten Fixierung um die Konstruktion auszurichten.
Anschließend die zwei äußeren Bohrungen verschrauben und abschließend die entahltene Stellschraube zur entgültigen Fixierung anziehen.
Hersteller/Verantwortliche Person
Heinr. Betz Söhne GmbH & Co. KG, Blumenstr. 24, 42477 Radevormwald, Deutschland, info@betzsoehne.de
Für eine stabile Schiebetoranlage sollten Wandmuffen in regelmäßigen Abständen montiert und ausschließlich an tragfähigen Wand- oder Trägerkonstruktionen befestigt werden.
