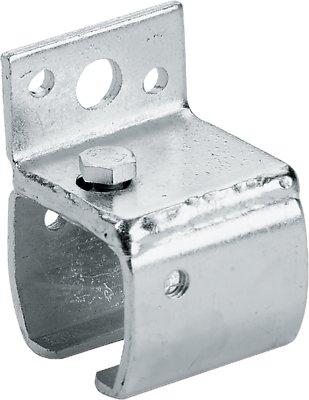

Verzinkte Wandbefestigungsmuffe Typ 50 zur stabilen Montage von Laufschienen für Schiebetore bis 750 kg.
Die Wandbefestigungsmuffe für Schiene Typ 50 dient der stabilen und wandnahen Befestigung von Laufschienen bei schweren Schiebetoren und Schiebetüren. Sie wird direkt an Wand- oder Trägerkonstruktionen montiert und trägt die Laufschiene zuverlässig im Innen- und Außenbereich. Die robuste Ausführung aus verzinktem Stahl eignet sich für anspruchsvolle Anwendungen in Stallungen, Hallen, Werkstätten sowie landwirtschaftlichen Gebäuden.

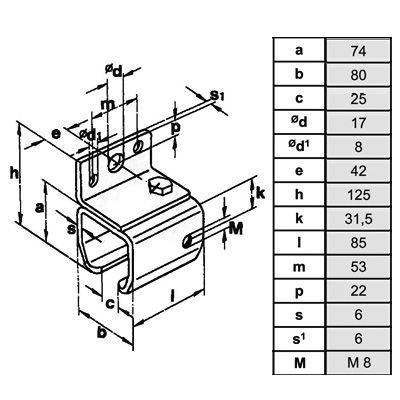

Die Wandmuffe ist für Laufschienen Typ 50 mit den Abmessungen 65 x 60 mm ausgelegt und unterstützt Toranlagen bis 750 kg. Die stabile Industriequalität ermöglicht eine langlebige und sichere Schienenführung auch bei großen Toranlagen. Die Montage erfolgt im Abstand von maximal 750 mm zwischen zwei Muffen. Die enthaltene verzinkte Stellschraube dient der Fixierung der Laufschiene nach der Ausrichtung.
Vorteile:
Deckennahe, optisch schlanke Montage der Laufschiene
Klassische, einfache Montageoption, direkt unter dem tragenden Holzbalken oder Betonsturz
Für Innen- und Außenbereich
Nachteile:
Nur möglich bei tragfähigem Sturz oder Holzkonstruktion.
Verringert die Durchfahrt/Durchgangshöhe, da es in der lichten Höhe montiert wird.

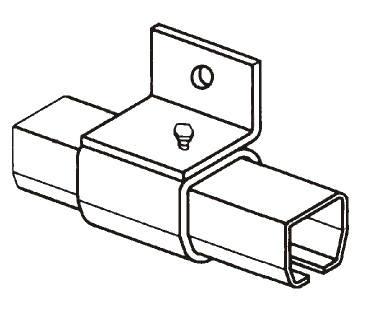

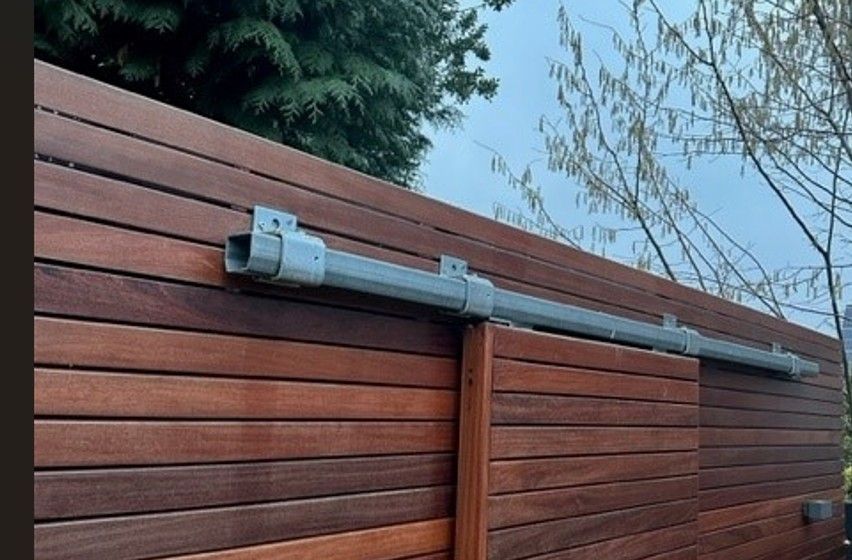

Die verzinkte Wandmuffe wird direkt an eine senkrechte Wand (Träger) befestigt und trägt die Laufschiene. (max. Abstand zwischen 2 Muffen 750 mm).
Die große Bohrung mittig dient zur ersten Fixierung, um die Konstruktion auszurichten.
Anschließend die zwei äußeren Bohrungen verschrauben und abschließend die enthaltene Stellschraube zur endgültigen Fixierung anziehen.
Hersteller/Verantwortliche Person
Heinr. Betz Söhne GmbH & Co. KG, Blumenstr. 24, 42477 Radevormwald, Deutschland, info@betzsoehne.de
Für eine stabile und langlebige Schiebetoranlage sollten Wandbefestigungsmuffen in gleichmäßigen Abständen montiert und ausschließlich an tragfähigen Konstruktionen befestigt werden.
