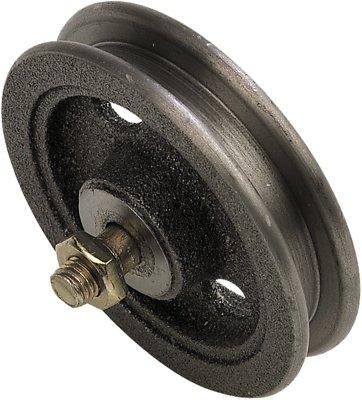

Schiebetorrollen lose aus Grauguss, 60 bis 120 mm

Produktbeschreibung

Die Schiebetorrollen lose sind als Ersatzrollen für oben laufende Schiebetore und Schiebetüren ausgelegt und eignen sich für den Einsatz im Innen- und Außenbereich. Sie werden in Kombination mit handelsüblichem Flachstahl eingesetzt und können auch als unten laufende Torrolle verwendet werden. Die Laufrolle besteht aus hochwertigem Grauguss und ist mit Achse und Walzenlager aufgebaut. Die gedrehte Ausführung mit kantiger Nute unterstützt einen gleichmäßigen Lauf auf der passenden Führung. Die Achse ist mit 2 Muttern ausgeführt. Je nach Variante stehen Rollen mit 60 bis 120 mm Durchmesser und 30 bis 100 kg Tragfähigkeit je Rolle zur Auswahl. Die Flachstahldicke darf maximal 9 mm betragen. Je Tor werden zwei Rollen eingesetzt. Typisch für Grauguss ist oberflächlicher Flugrost, der die Lauffähigkeit nicht beeinträchtigt. Für dauerhaft gute Laufeigenschaften empfiehlt sich eine regelmäßige Schmierung.

Montagehinweis

Die Schiebetorrollen sind als Ersatzrollen für bestehende Schiebetore und Schiebetüren vorgesehen.
Vor dem Austausch die vorhandene Rollengröße, Tragfähigkeit und passende Flachstahldicke prüfen.
Je Tor werden zwei Rollen eingesetzt.
Die Ersatzrollen jeweils im Abstand von 1/6 der gesamten Torbreite von den Außenkanten montieren.
Der Abstand wird von beiden Außenseiten des Tores nach innen gemessen.
Beispiel: Bei einer Torbreite von 3,00 m liegt jede Rolle 0,50 m von der jeweiligen Außenkante entfernt.
Nach dem Einbau Laufverhalten, sicheren Sitz der Achse und festen Halt der Muttern prüfen.
Anschließend das Tor mehrfach öffnen und schließen und die Befestigung bei Bedarf nachziehen.

Hersteller/Verantwortliche Person
Heinr. Betz Söhne GmbH & Co. KG, Blumenstr. 24, 42477 Radevormwald, Deutschland, info@betzsoehne.de

Material & technische Daten

Materialien: Laufrolle aus Grauguss, Achse aus blankgezogenem Rundstahl

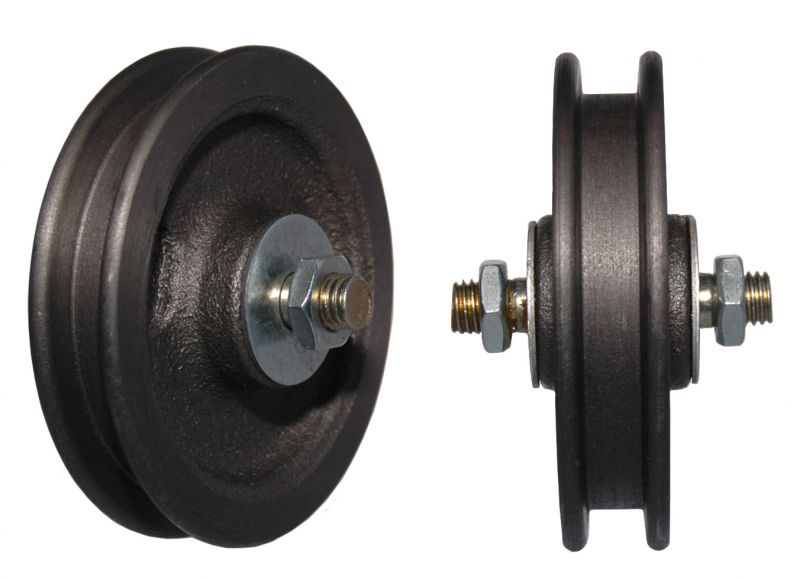

Bauweise: lose Schiebetorrolle mit Achse und Walzenlager
Technische Besonderheiten: Walzenlagerung, gedrehte Ausführung, kantige Nute
Konstruktionsmerkmale: Achse mit 2 Muttern, auch als unten laufende Torrolle verwendbar
Maße: Rollendurchmesser 60 mm, 75 mm, 90 mm, 105 mm oder 120 mm je nach Variante
Flachstahl: geeignet für Flachstahldicke bis maximal 9 mm
Tragfähigkeit: 30 kg, 35 kg, 50 kg, 75 kg oder 100 kg je Rolle
Gewicht: je nach Variante unterschiedlich

Eigenschaften & Vorteile

Ersatzrollen für oben laufende Schiebetore und Schiebetüren
Auch als unten laufende Torrolle verwendbar
Laufrolle aus hochwertigem Grauguss
Mit Achse und Walzenlager
Gedrehte Ausführung mit kantiger Nute
Achse mit 2 Muttern
Für Innen- und Außenbereich geeignet
Für handelsüblichen Flachstahl einsetzbar
Flachstahldicke bis maximal 9 mm
Varianten von 60 bis 120 mm Durchmesser
Tragfähigkeit je Rolle von 30 bis 100 kg

Anwendungsbereiche

Scheunentore an landwirtschaftlichen Gebäuden mit Flachstahlführung
Schiebetüren in Stall, Halle, Werkstatt oder Lagerbereich
Hof- und Nebengebäude mit oben laufenden Toranlagen
Toranlagen im Innenbereich mit geführtem Lauf auf Flachstahl
Außenbereiche mit robusten Schiebetorbeschlägen aus Grauguss
Austausch verschlissener Rollen an bestehenden Schiebetoren

Praktische Anwendung

Passende Rollengröße nach Durchmesser, Tragfähigkeit und Führung auswählen
Flachstahl auf sauberen Lauf und passende Dicke prüfen
Rolle an der vorhandenen Toraufnahme montieren
Achse mit den 2 Muttern sicher befestigen
Je Tor zwei Rollen einsetzen
Rollen gleichmäßig unter dem Tor verteilen
Laufverhalten nach der Montage prüfen
Rollen und Lauffläche regelmäßig reinigen und schmieren

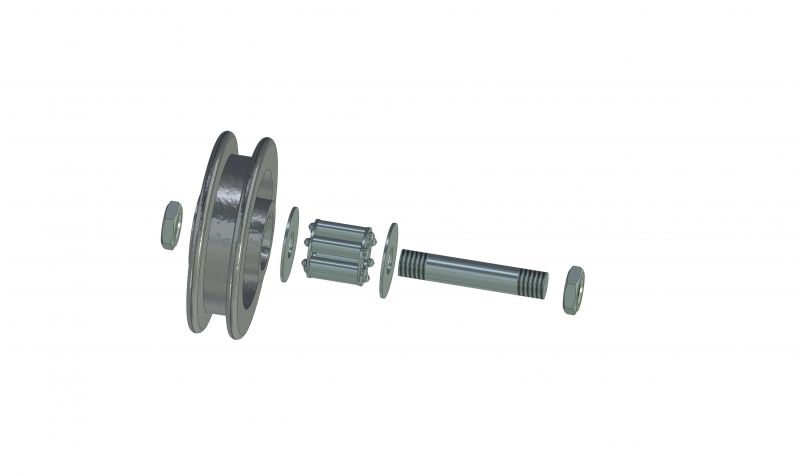

Im Lieferumfang enthalten

1x Schiebetorrolle lose
1x Achse
2x Muttern

Unser Experten-Tipp

Wir empfehlen, die passende Rolle immer nach Tragfähigkeit, Rollendurchmesser und Flachstahldicke auszuwählen. Aus unserer Praxis läuft ein Tor dauerhaft ruhiger, wenn die Rollen sauber positioniert, die Führung frei von Rost und Schmutz gehalten und die Lager regelmäßig nachgeschmiert werden.

FAQs zu Schiebetorrollen aus Guss

Was sind Schiebetorrollen mit Bügel und wofür werden sie verwendet?

Schiebetorrollen mit Bügel sind speziell entworfene Rollen, die an einem Bügel befestigt sind und zur Führung von Schiebetoren dienen. Sie werden häufig in Schiebetorsystemen eingesetzt, um eine stabile und gleichmäßige Bewegung des Tores entlang der Führungsschiene zu gewährleisten. Diese Rollen sind für verschiedene Anwendungen geeignet, einschließlich industrieller, landwirtschaftlicher und privater Tore, und sorgen für eine effiziente und reibungslose Torbewegung.

Wie wählt man die richtigen Schiebetorrollen mit Bügel aus?

Bei der Auswahl von Schiebetorrollen mit Bügel sollten folgende Faktoren berücksichtigt werden: Gewicht des Tores: Stellen Sie sicher, dass die Rollen das Gewicht des Tores tragen können. Material: Wählen Sie ein Material, das für Ihre spezifischen Umweltbedingungen geeignet ist. Unsere Gussrollen sind für den Innen- und Außeneinsatz bestens geeignet. Größe und Typ der Rolle: Achten Sie darauf, dass die Größe und der Typ der Rolle für die Führungsschiene geeignet sind. Montageanforderungen: Überprüfen Sie, ob die Montageanforderungen und der Bügeltyp mit Ihrem Tor und der Installationsumgebung kompatibel sind.

Wie installiert man Schiebetorrollen mit Bügel?

Die Installation von Schiebetorrollen mit Bügel sollte wie folgt vorgenommen werden: Vorbereitung: Messen Sie die Installationspunkte genau aus und stellen Sie sicher, dass die Führungsschiene korrekt montiert ist. Anbringen der Bügel: Befestigen Sie die Bügel an den vorgesehenen Punkten am Tor, wobei Sie darauf achten, dass sie fest und sicher sind. Einstellung: Stellen Sie die Höhe und Ausrichtung der Rollen ein, um sicherzustellen, dass das Tor frei und gleichmäßig gleitet. Überprüfung: Testen Sie das Tor mehrmals, um sicherzustellen, dass es korrekt öffnet und schließt, und passen Sie die Einstellungen bei Bedarf an.

Wie wartet man Schiebetorrollen mit Bügel?

Die Wartung von Schiebetorrollen mit Bügel ist wichtig, um eine lange Lebensdauer und reibungslose Funktion zu gewährleisten. Folgende Maßnahmen sollten regelmäßig durchgeführt werden: Reinigung: Halten Sie die Rollen und die Führungsschienen frei von Schmutz und Ablagerungen. Schmierung: Schmieren Sie die Rollen regelmäßig mit einem geeigneten Schmiermittel, um eine reibungslose Bewegung zu gewährleisten. Inspektion: Überprüfen Sie die Rollen und Bügel auf Verschleiß oder Beschädigungen und tauschen Sie Teile bei Bedarf aus. Justierung: Stellen Sie sicher, dass die Rollen und Bügel richtig justiert sind, um ein Verkanten oder Verziehen des Tores zu vermeiden.

Was sind die Vorteile von Schiebetorrollen aus Grauguss?

Schiebetorrollen aus Guss werden in verschiedenen Anwendungen eingesetzt, um die Bewegung von Schiebetoren zu erleichtern. Ihre spezifischen Eigenschaften und Vorteile machen sie für bestimmte Zwecke besonders geeignet. Hier sind einige Hauptgründe für die Verwendung von Schiebetorrollen aus Guss:

Hohe Belastbarkeit und Langlebigkeit
Glatte und zuverlässige Bewegung
Widerstandsfähigkeit gegenüber Umwelteinflüssen
Vielseitigkeit in Design und Anwendung
Kosteneffizienz

Für welche Tore ist die Schiebetorrolle geeignet?

Die Schiebetorrolle ist für Holz- und Scheunentore in klassischen Schiebetoranlagen geeignet.

Welche Rollendurchmesser sind erhältlich?

Verfügbar sind Varianten mit 60 mm, 75 mm, 90 mm, 105 mm und 120 mm.

Welche Tragfähigkeiten gibt es?

Je nach Ausführung stehen Varianten mit 30 kg, 35 kg, 50 kg, 75 kg und 100 kg Tragfähigkeit zur Verfügung.

Aus welchen Materialien besteht die Rolle?

Bügel, Achse und Gleitstift bestehen aus verzinktem Stahl. Die Laufrolle ist aus Grauguss gefertigt.

Welche Funktion hat der Gleitstift?

Der Gleitstift ist verstellbar und sorgt dafür, dass die Rolle sicher geführt wird und nicht vom Flachstahl abheben kann.

Ist ein Lager in der Rolle verbaut?

Ja, in der Laufrolle sitzt ein Walzenlager.

Für welche Flachstahlmaße sind die Varianten geeignet?

Je nach Variante sind die Rollen für Flachstahl 30x5 mm, 45x8 mm oder 50x10 mm geeignet.

Kann die Rolle im Außenbereich eingesetzt werden?

Ja, die Materialkombination ist für klassische Toranlagen im Außenbereich geeignet.

Was ist bei Grauguss zu beachten?

Grauguss kann oberflächlichen Flugrost ansetzen. Dieser beeinträchtigt die Lauffähigkeit der Rolle nicht.

Wie viele Rollen sollten pro Tor verwendet werden?

Pro Tür oder Tor sollten maximal zwei Schiebetorrollen eingesetzt werden.

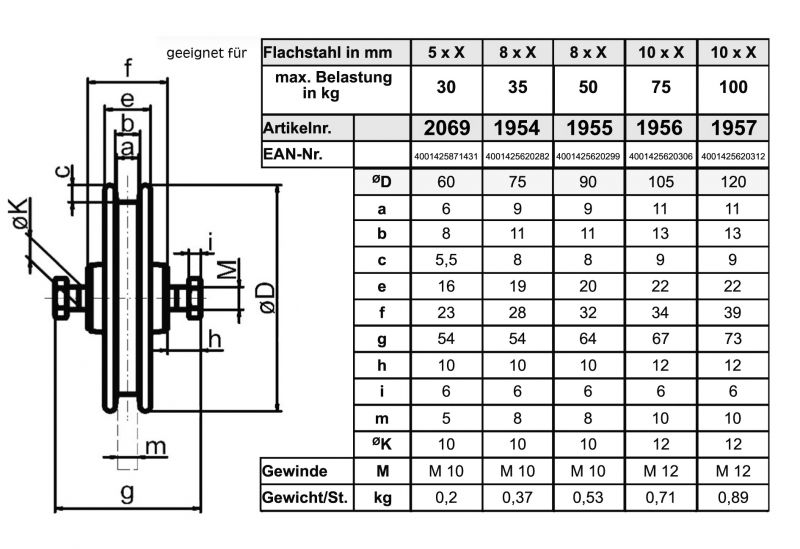

Vergleich der Varianten

Artikelnummer	2069	1954	1955	1956	1957
Variante	60 mm Rolle, Tragfähigkeit 30 kg	75 mm Rolle, Tragfähigkeit 35 kg	90 mm Rolle, Tragfähigkeit 50 kg	105 mm Rolle, Tragfähigkeit 75 kg	120 mm Rolle, Tragfähigkeit 100 kg
Preis	10,50€	11,90€	13,90€	18,90€	20,50€
Länge		75,00mm	90,00mm
Breite		60,00mm	60,00mm
Höhe		75,00mm	90,00mm
Durchmesser	60,00mm	75,00mm	90,00mm	105,00mm	120,00mm
Farbe	schwarz	schwarz	schwarz	schwarz	schwarz
Material	Grauguß	Grauguß	Grauguß	Grauguß	Grauguß
Gewicht	0,24kg	1,00kg	1,40kg	0,74kg	1,00kg
