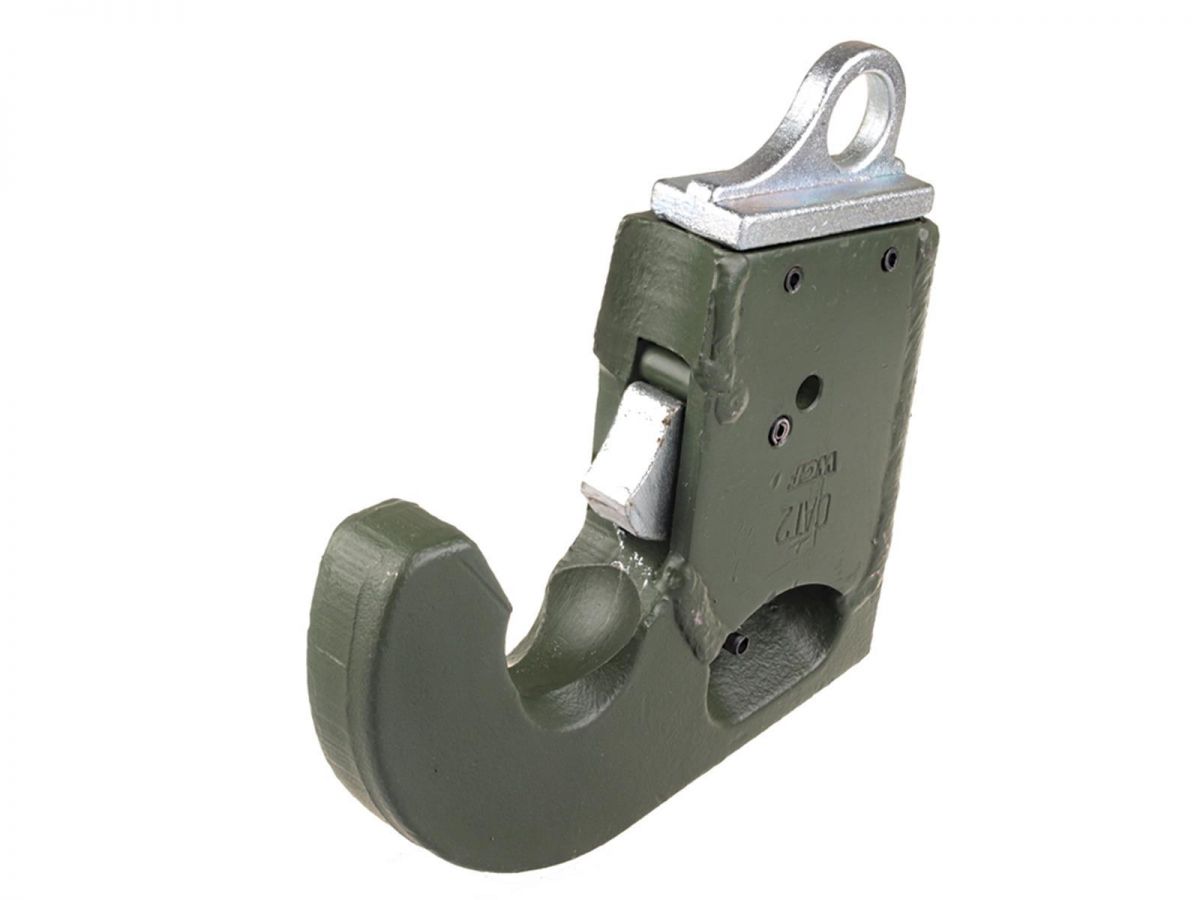

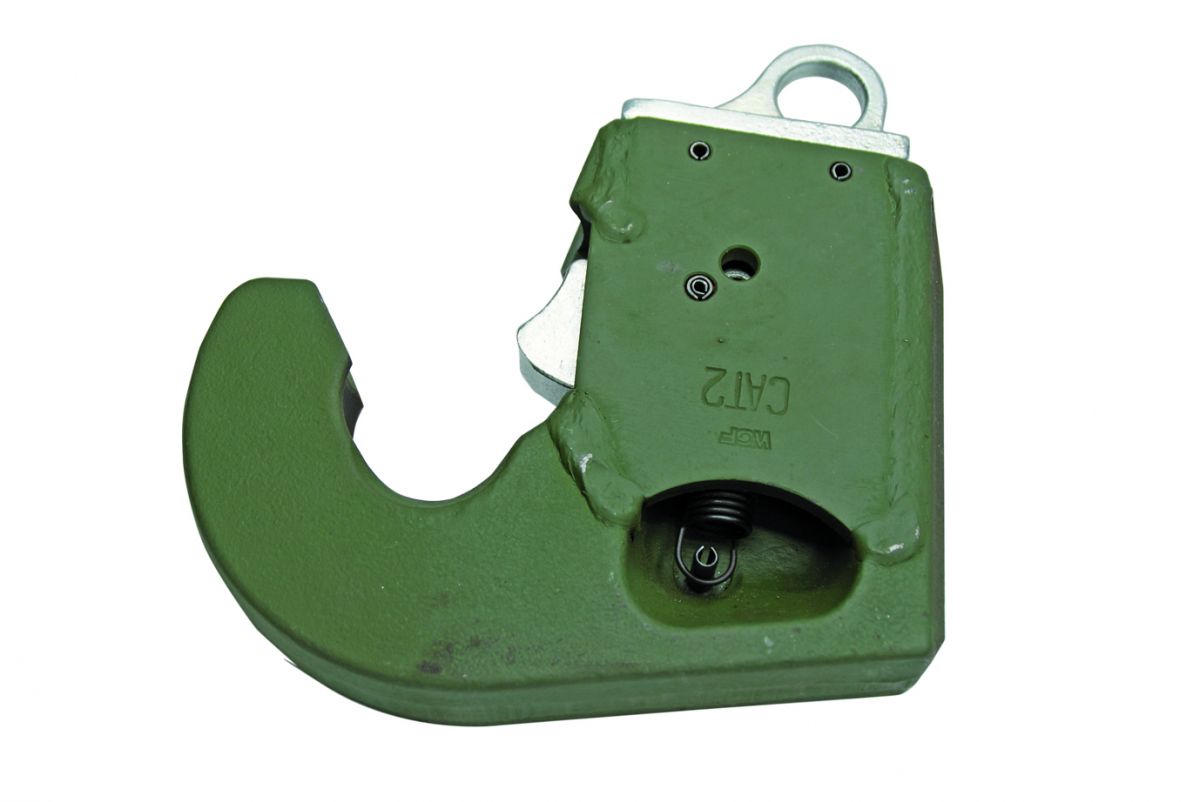

Unterlenker-Schnellkuppler

Die von uns angebotenen Unterlenker-Schnellkuppler ermöglichen ein einfaches, wesentlich schnelleres und komfortableres An- und Abkuppeln von Anbaugeräten/Landmaschinen an einen Schlepper. Der Bediener muß in der Regel nicht mehr vom Schlepper absteigen. Das erhöht zusaätzlich die Arbeitssicherheit, da z.B. das Ankuppeln kontrollierter und ohne direkten Kontakt mit beweglichen Teilen erfolgen kann. Somit sparen die Unterlenker-Schnellkuppler Zeit, erhöhen die Sicherheit und erleichtern den Ein-Mann-Betrieb.

Der Unterlenker-Schnellkuppler besteht meistens aus einem Hakenmechanismus im Fangbereich des Kupplers. Beim Rückwärtsfahren an das Anbaugerät werden die Unterlenker des Schleppers passend abgesenkt, sodaß die Schnellkuppler unter die am Anbaugerät befestigten Kugeln/Fangprofile greifen. Beim Anheben der Schlepperhydraulik nehmen die Unterlenker-Schnellkuppler die Kugeln/Fangprofile des Anbaugerätes passend auf und der Verriegelungshaken der Schnellkuppler schnappt automatisch zu und verriegelt das Gerät. Zum Lösen der Verriegelung/abkuppeln wird dann händisch eine mechanische Sicherung gezogen.

Die Unterlenker-Schnellkuppler sind für alle Front- und Heckanbaugeräte im Land- und Forstwirtschaftlichen-, sowie im Baumaschinenbereich bestens geeignet. Sie sind in verschiedenen, genormten Größen erhältlich und decken dadurch fast alle Kategorien von Kleinschlepper bis hin zu Großschleppern ab.

Die Kategorien richten sich nach der Größe und Belastbarkeit des Schleppers bzw. des Anbaugerätes. Die verschiedenen Kategorien (Kat 1 ; Kat 2 ; Kat 3) haben genormte Maße in Ihren Innen- und Aussendurchmessern. Die Unterlenker-Schnellkuppler müssen somit immer zu der Kategorie des Anbaugerätes passen, um eine sichere Verbindung zu gewährleisten.
Kategorie       Kugeldurchmesser (innen)          Kugeldurchmesser (aussen)             Einsatzbereich

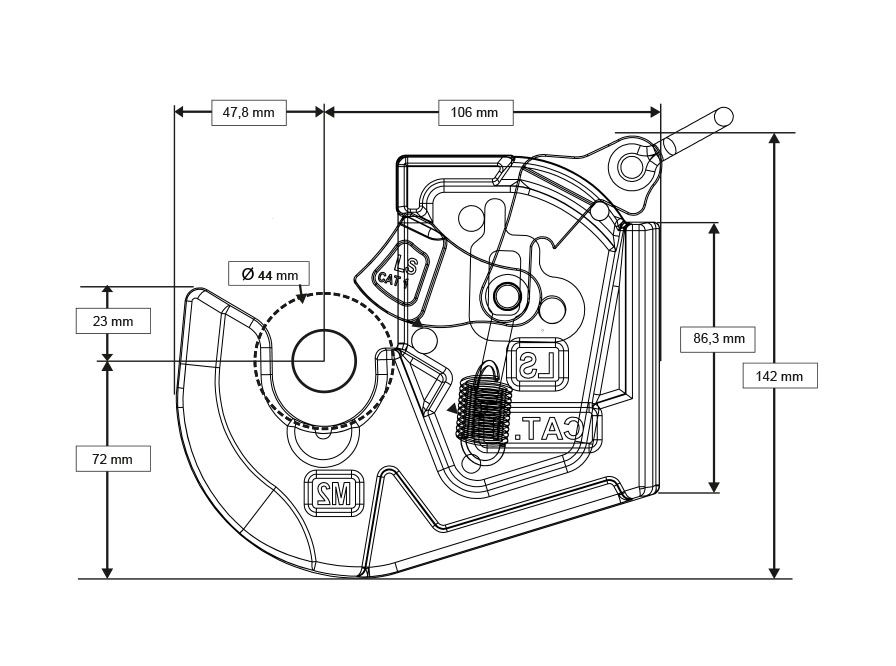

Kat. 1            22 mm                                      44mm                                            Kleintraktoren, Hoftracs

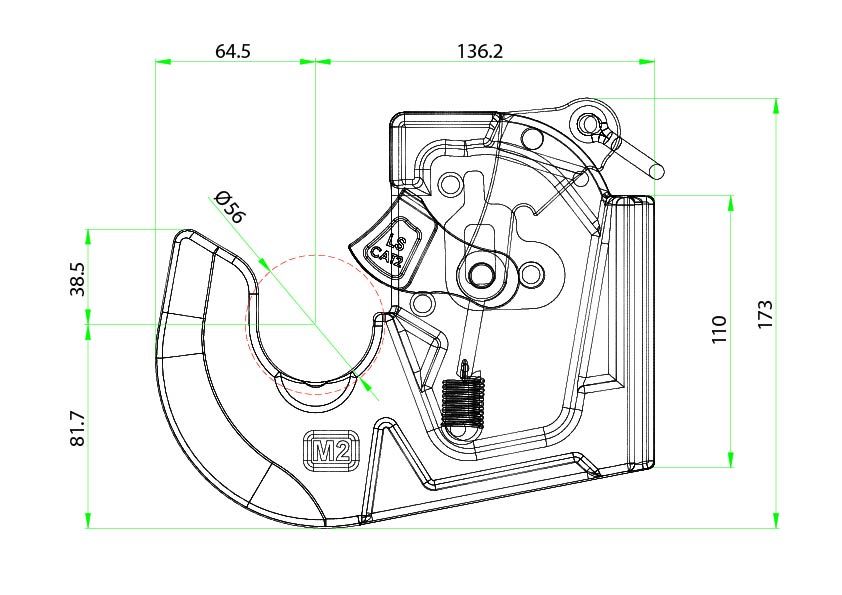

Kat. 2            28 mm                                      56mm                                            Mittlere Traktoren, Allrounder

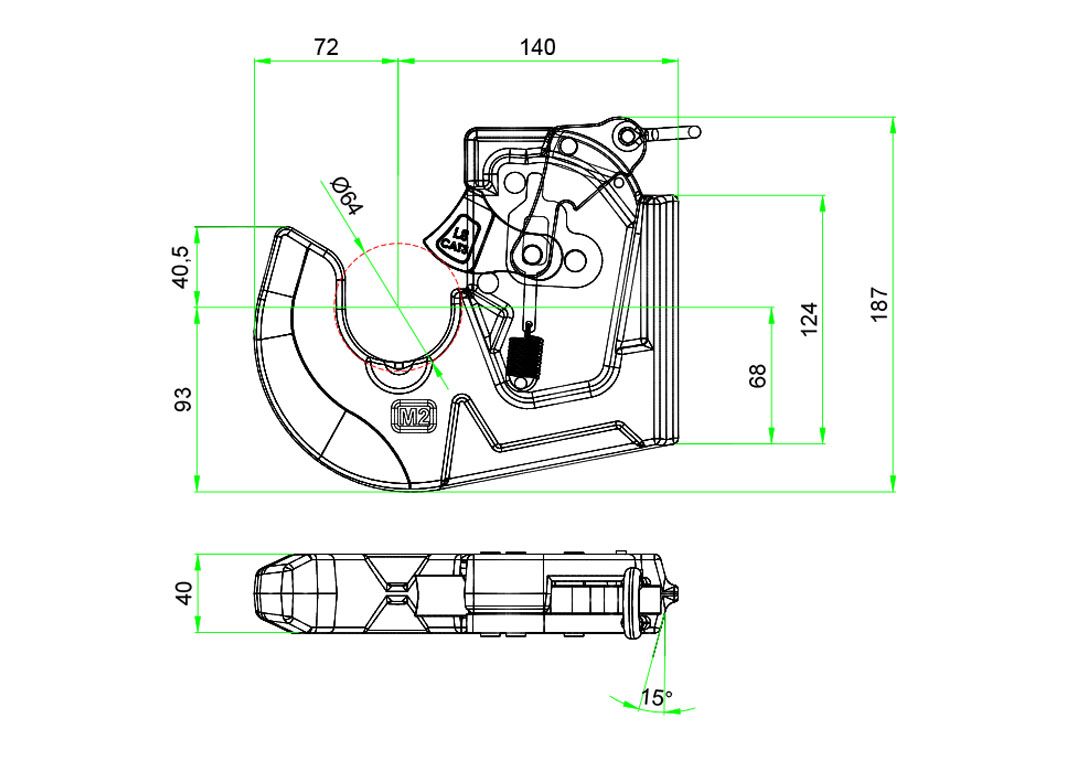

Kat. 3            37 mm                                      64mm                                            Große Traktoren, schwere Geräte
