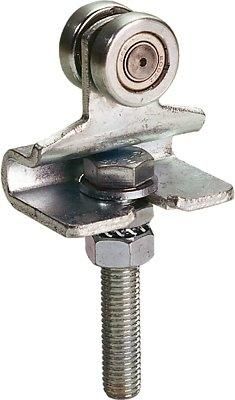

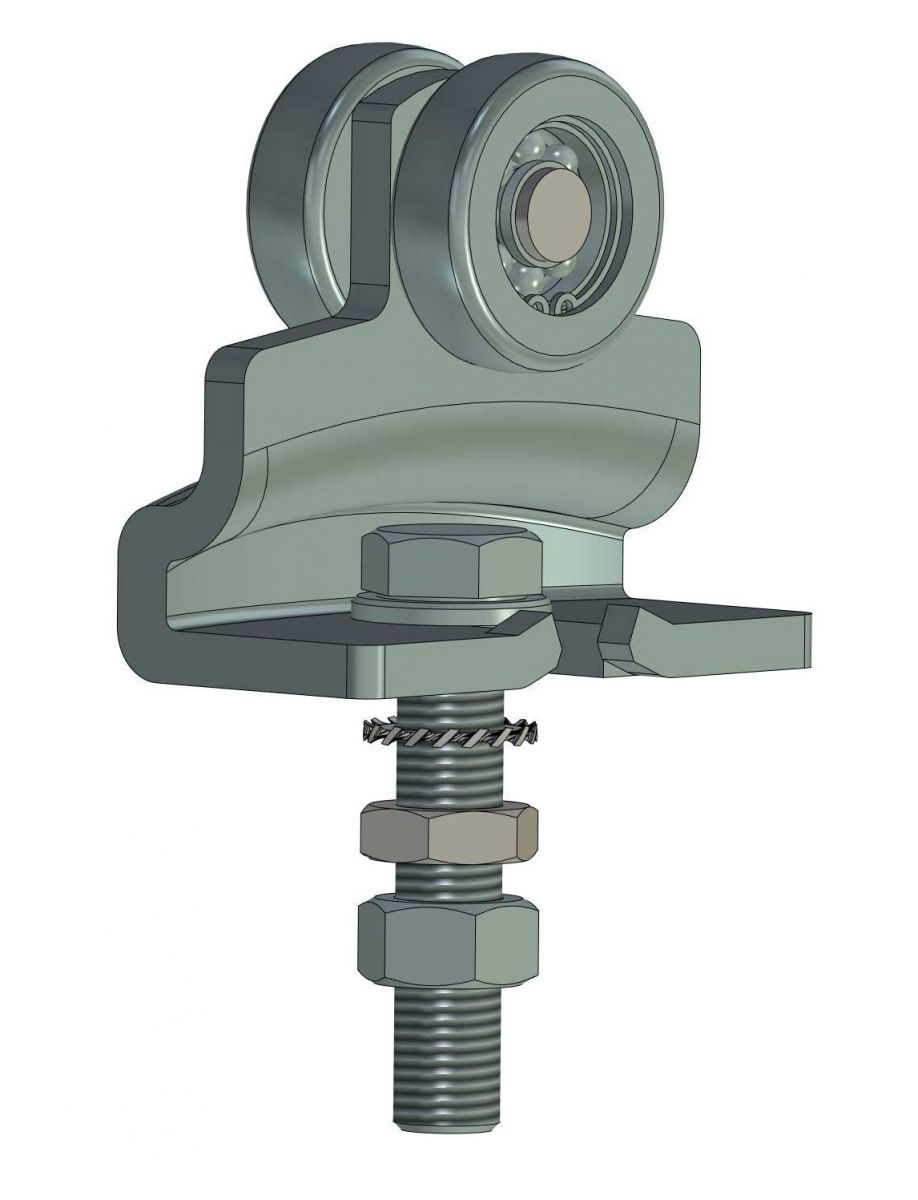

Rollapparat Typ 10 verzinkt M10 für Schiebetor

Produktbeschreibung

Der Rollapparat einpaarig Typ 10 ist ein Beschlag für Schiebetore, der für Toranlagen mit Typ-10-Laufschiene ausgelegt ist. Er wird für Torgewichte bis 60 kg je Torblatt eingesetzt, wobei pro Torblatt zwei Rollapparate verwendet werden. Die kugelgelagerten Laufrollen unterstützen einen ruhigen Lauf in der Schiene, während die verzinkte Ausführung eine robuste Lösung für den Einsatz im Torbau bietet. Der Rollapparat wird mit der beiliegenden Befestigungsschraube an einer Anschraubplatte oder an einem vorgebohrten Gewinde am Torblatt montiert. Durch die Bauweise lässt sich das Torblatt einfach ein- und aushängen sowie senk- und waagerecht verstellen, was die Montage und Ausrichtung im Praxisbetrieb erleichtert. Der Rollapparat eignet sich für Schiebetore an Stallungen, Hallen, Hof- und Wirtschaftsgebäuden sowie weiteren Bereichen, in denen ein passender Laufbeschlag für Typ-10-Systeme benötigt wird.

Gebrauchsanweisung

Rollapparat nur mit passender Typ-10-Laufschiene verwenden
Je Torblatt immer zwei Rollapparate montieren
Befestigung an Anschraubplatte oder Befestigungslasche (s. Zubehör unten) oder vorgebohrtem Gewinde am Torblatt ausführen
Nach der Montage Torblatt senk- und waagerecht ausrichten
Für die Systemergänzung passende Anschraubplatte, verstellbare Lasche und Türstopper abstimmen

Hersteller/Verantwortliche Person
Heinr. Betz Söhne GmbH & Co. KG, Blumenstr. 24, 42477 Radevormwald, Deutschland, info@betzsoehne.de

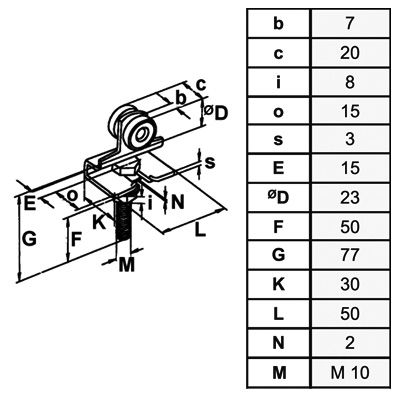

Material & technische Daten

Material: Stahl
Oberfläche: verzinkt
Bauweise: einpaarig
Rollenanzahl: 2
Laufrollen: kugelgelagert
Bügel: Bandstahl
Gewinde: M 10 x 50 mm
Maximale Belastung pro Stück: 30 kg
Einsatz je Torblatt: 2 Rollapparate
Gewicht: 0,17 kg

Eigenschaften & Vorteile

Für Schiebetore mit Typ-10-Laufschiene geeignet
Einpaarige Ausführung mit 2 Rollen
Kugelgelagerte Laufrollen
Verzinkte Ausführung
Bügel aus Bandstahl
Gewinde M 10 x 50 mm
Einfache Montage am Torblatt
Einfaches Ein- und Aushängen
Senk- und waagerecht verstellbar
Pro Torblatt werden zwei Rollapparate eingesetzt

Anwendungsbereiche

Schiebetore an Stallgebäuden mit passender Typ-10-Laufschiene
Hof- und Wirtschaftsgebäude mit seitlich laufenden Toren
Hallentore im landwirtschaftlichen und gewerblichen Bereich
Toranlagen aus Holz oder vergleichbaren Torblättern mit geeigneter Befestigung
Schiebetorsysteme, bei denen eine verstellbare Aufhängung benötigt wird
Torbau und Nachrüstung bestehender Typ-10-Anlagen

Praktische Anwendung

Passende Typ-10-Laufschiene für das Schiebetor auswählen
Je Torblatt zwei Rollapparate einplanen

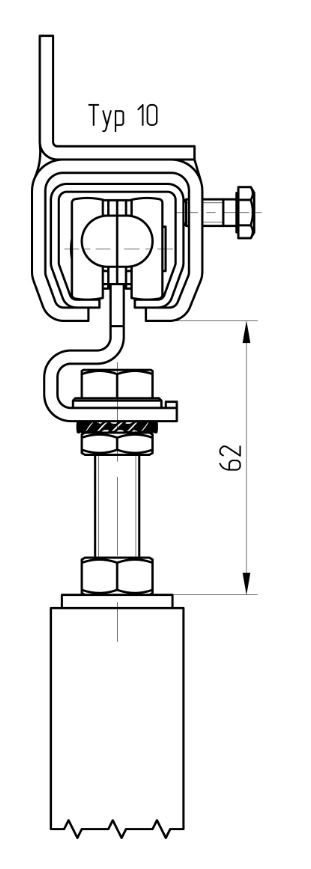

Rollapparat mit der beiliegenden Befestigungsschraube an Anschraubplatte oder vorgebohrtem Gewinde montieren
Torblatt in die Laufschiene einhängen
Höhe und Ausrichtung senk- und waagerecht einstellen
Torlauf nach der Montage auf freien und sauberen Lauf prüfen

Im Lieferumfang enthalten

1x Rollapparat einpaarig Typ 10
1x Befestigungsschraube

Unser Experten-Tipp

Aus unserer Praxis empfehlen wir, beim Aufbau des Schiebetors das komplette System sauber aufeinander abzustimmen. Besonders sinnvoll ist die Kombination mit passender Laufschiene Typ 10, Anschraubplatte oder verstellbarer Lasche sowie einem Schienen-Türstopper, damit Montage, Laufeigenschaften und Endanschlag im Torbetrieb zueinander passen.

Häufig gestellte Fragen

Was ist die Aufgabe der Rollapparate?

Die Rollapparate laufen in der Laufschiene und tragen mit Hilfe der Anschraubplatte oder verstellbaren Anschraublasche die Tür oder das Tor.

Wie viele Rollapparate werden gebraucht?

Pro Tür oder Tor werden nur zwei Rollapparate benötigt.

Wie ist die optimale Befestigung?

Die Hälfte des Tür- oder Torgewichts darf die angegebene max. Belastung eines Rollapparates nicht überschreiten. Grundsätzlich gilt, pro Tür oder Tor nie mehr als zwei Rollapparate. Die optimale Befestigung sollte bei 1/6 der jeweiligen Tür- oder Toraußenkante erfolgen.

Was ist der Unterschied zwischen einer Anschraubplatte und einer Anschraublasche?

Die Anschraubplatte eignet sich für Massivholz, die Anschraublasche hingegen für Holz mit weichem Kern bzw gepresste Holzplatten.

Wie sieht die Befestigung und Handhabung der Anschraubplatte und Anschraublasche aus?

Die Platten dienen zur Befestigung der Rollapparate am Tor und wird auf dem Torblatt montiert. Je Tor werden zwei Anschraubplatten / Anschraublaschen benötigt.

Warum haben die Rollapparate geringere Belastungsangaben als die Laufschienen?

Einpaarige Rollapparate tragen 1/4 und doppelpparige Rollapparate 1/2 der angegebenen Laufschienen-Höchstbelastungen. Da jedes Tor an maximal 2 Rollapparaten hängt, ergibt sich aus der Summe der Maximalwert. Beispiel: 2 x Rollapparat 90 kg für eine Laufschiene bis 180 kg.
