Führungsrolle Typ 30 + 40

aus Messing
Typ 30 - für Laufenschienen-Spur Typ30 / 180kg Typ 40 - für Laufenschienen-Spur Typ40 / 400kg

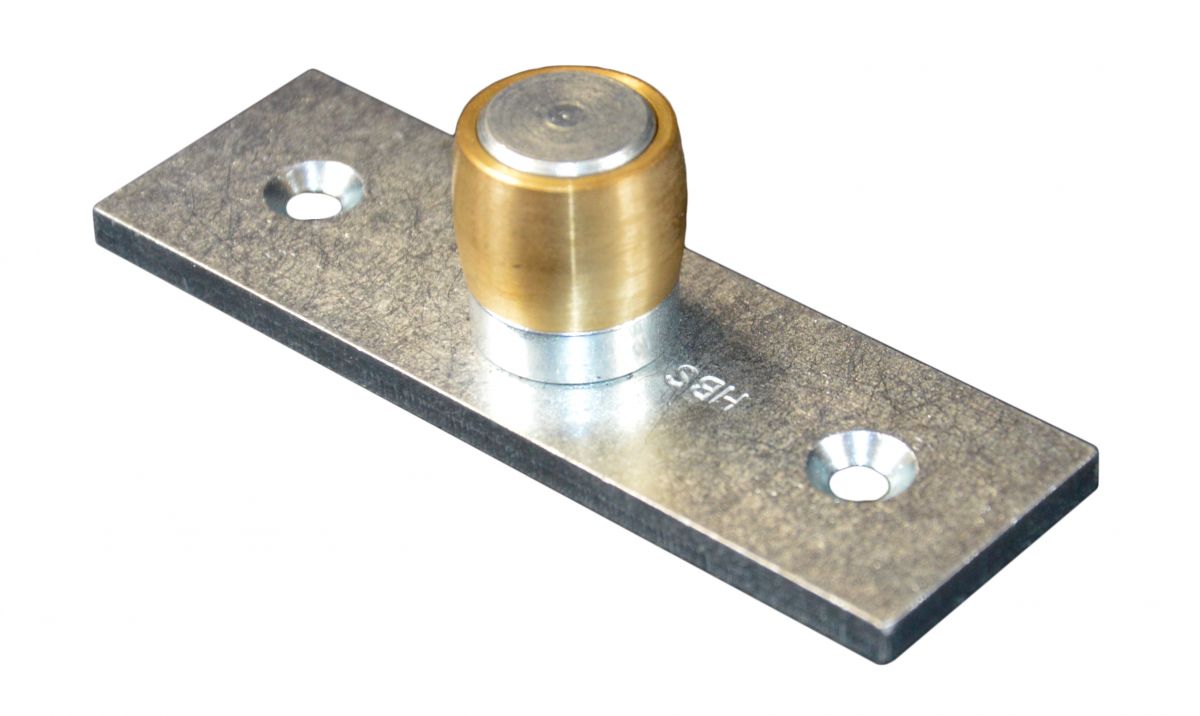

Führrungsrolle aus Messing
Führrungsrolle aus Messing

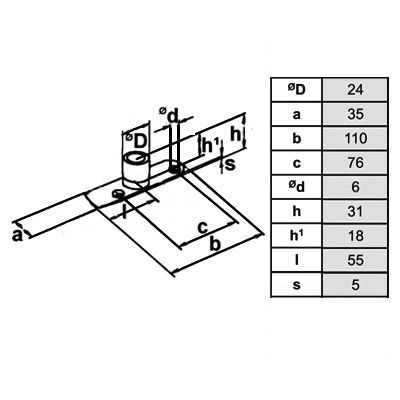

Maßskizze Führungsrolle Typ 30   40
Maßskizze Führungsrolle Typ 30 40

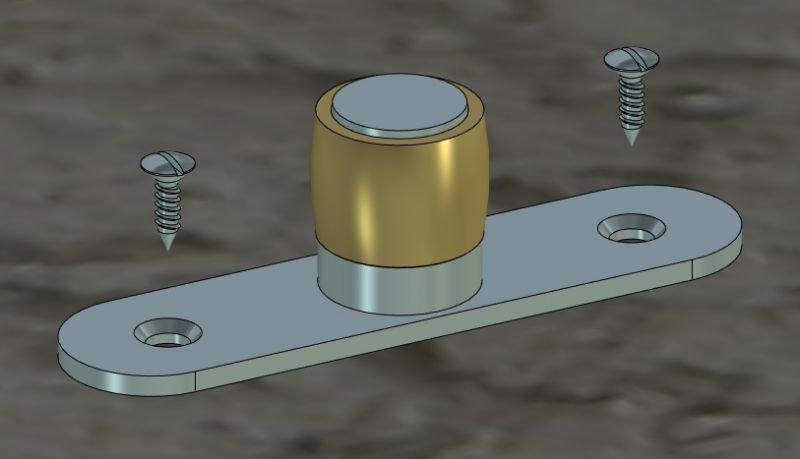

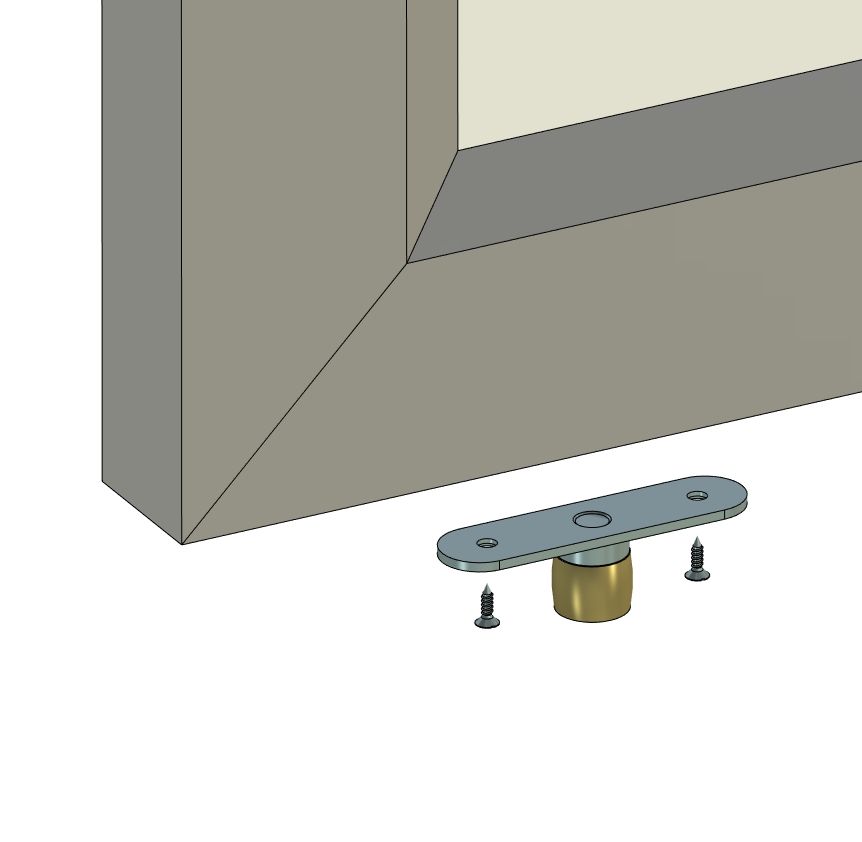

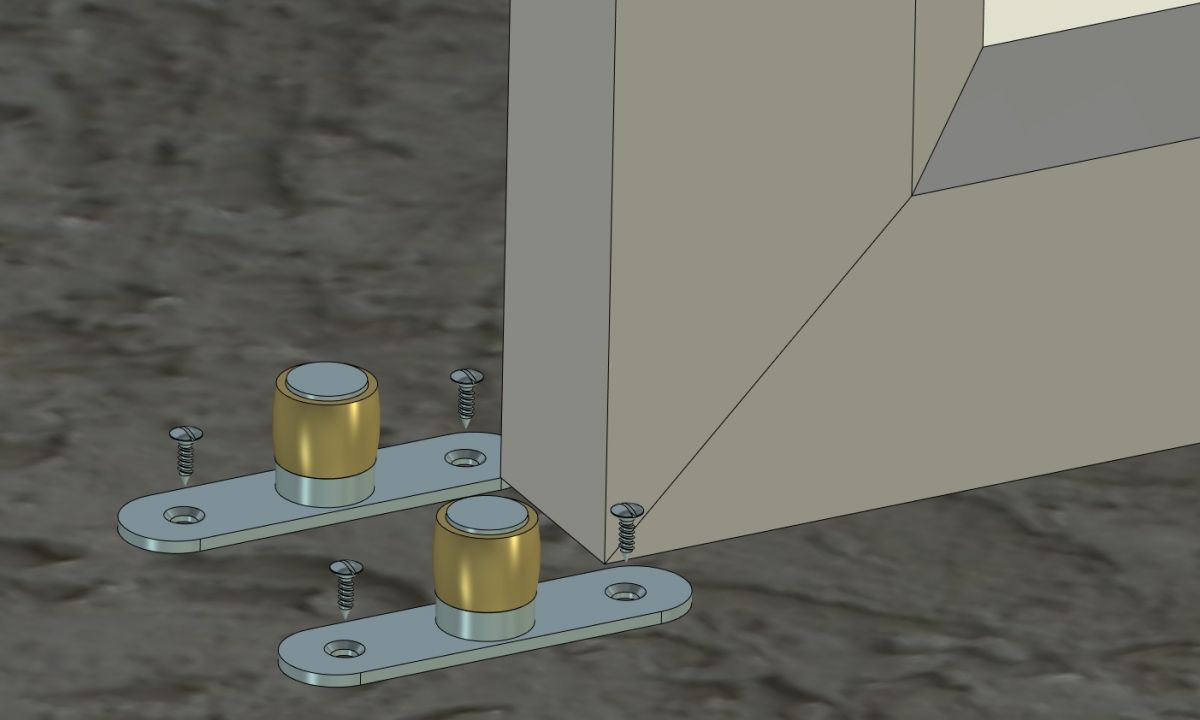

Führungsrolle - Montage
Führungsrolle - Montage
Führungsrolle - Montage
Führungsrolle - Montage
Führungsrolle - Montage
Führungsrolle - Montage
Führungsrolle Typ 30 + 40
Kurzbeschreibung

Die Führungsrolle zum Aufschrauben besteht aus einer verzinkten Stahlplatte und einer Rolle aus Messing.

12,60
inkl. MwSt zzgl. Versandkosten
Lieferzeit
die Ware ist verfügbar und innerhalb von 5-8 Tagen lieferbar
Abholung möglich!

Artikelnummer 2231

Produktdaten

Marke
HBS-Betz
Anwendung
Gleitlagerung
Länge
110,00 mm
Breite
35,00 mm
Durchmesser
24,00 mm
Materialstärke
5,00 mm
Material
Messing
Gewicht
0,23 kg

Produktbeschreibung

Die Führungsrolle zum Aufschrauben besteht aus einer verzinkten Stahlplatte und einer Rolle aus Messing.
Sie kommt bei leichten bis mittleren Torgewichten bis max. 400 kg zum Einsatz.
Die Messing-Führungsrolle ist mit einer Gleitlagerung versehen.

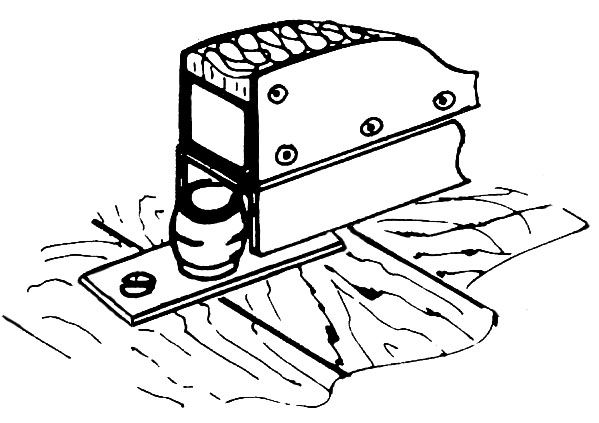

Sie kann in U-Schienen unter dem Tor, als auch seitlich neben dem Tor, paarweise verbaut werden.
Die Rolle sorgt für eine sichere Führung von Tür und Tor, sodass diese nicht pendeln.

Qualitätsmerkmale:

  • Messingrolle mit Gleitlagerung
  • montagefreundlich
  • aus verziktem Stahl
  • Industriequalität

Besonderheiten:

  • 5 mm Materialstärke

Einsatzzweck:

  • Innen- und Außenbereich
  • untere Führung für Tür und Tor
  • paarweise oder einzeln in Kombination mit einer Führungsschiene 30x30 mm einsetzbar

Details:

  • geeignet für Führungsschiene 30x30 mm
  • passend zu Typ 30 und 40
  • zwei Befestigungspunkte, gesenkt
  • Durchmesser Rolle: 24 mm
  • Breite der Platte: 35 mm

Lieferumfang: 1x Führungsrolle auf Anschraubplatte

Montagehinweis

Die Führungsschienen unten benötigen lediglich pro Tor eine Rolle bzw. einen Gleiter.

Beispiel: bei einem geschlossenen Tor, das nach links geöffnet wird, befindet sich die Rolle links außen und somit im geöffnetem Zustand rechts außen!

Ein Sturmhaken (geöffnetes Tor) sowie ein Feststeller (geschlossenes Tor) sichern die jeweils der Rolle gegenüber liegender Seite.
